詳細情報 |
|||
| 入る比率-:出力: | 0.042361111 | 出力環境設定: | 高い側面 |
|---|---|---|---|
| 出力タイプ: | N-Channel | インターフェイス: | オン/オフ |
| 電圧-負荷: | 3V | 28V | 電圧-供給（Vcc/Vdd）: | 必須 |
| 現在-出力（最高）: | 60A | Rdsの（タイプ）: | 16mOhm |
| ハイライト: | 16mOhm電源スイッチIC,16mOhm表面の台紙IC,TPS2HB16BQPWPRQ1 |
||
製品の説明

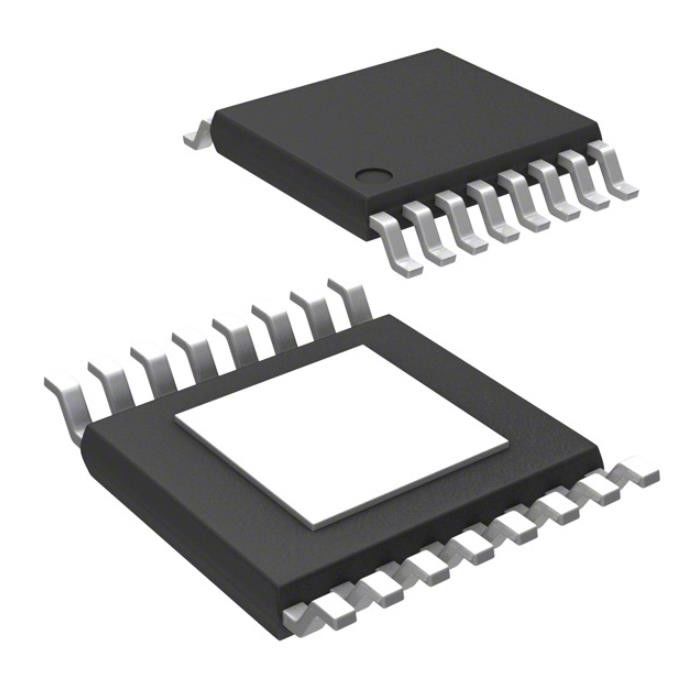

TPS2HB16BQPWPRQ1すくいICのソケットのヒュドラ16のMohm Otp B 296 TPS2HB16BQPWPRQ1TR ND
電源スイッチ/運転者の1:1のN-Channel 60A 16-HTSSOP
TPS2HB16BQPWPRQ1の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電力配分スイッチ、負荷運転者 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100自動車 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| スイッチ タイプ | 一般目的 |
| 出力の数 | 2 |
| 入る比率-:出力 | 0.042361111 |
| 出力環境設定 | 高い側面 |
| 出力タイプ | N-Channel |
| インターフェイス | オン/オフ |
| 電圧-負荷 | 3V | 28V |
| 電圧-供給（Vcc/Vdd） | 必須 |
| 現在-出力（最高） | 60A |
| Rdsの（タイプ） | 16mOhm |
| 入れられたタイプ | - |
| 特徴 | - |
| 欠陥の保護 | 温度に現在の制限（調節可能な）、 |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| 製造者装置パッケージ | 16-HTSSOP |
| パッケージ/場合 | 16-PowerTSSOP （0.173"、4.40mmの幅） |
| 基礎プロダクト数 | TPS2HB16 |
TPS2HB16BQPWPRQ1の特徴
•自動車適用のために修飾される
•AEC-Q100は次の結果と修飾した:
–装置温度の等級1:TA – 125°C包囲された実用温度範囲への40°C
–装置HBM ESD分類のレベル2
–装置CDM ESD分類のレベルC4B
– 40-V負荷ダンプに抗する
•16-mΩ RON （TJ 25°C）のデュアル・チャネル スマートな高側のスイッチ
•調節可能な現在の制限によってシステム レベルの信頼性を改善しなさい
– 4.1 Aから48.5 Aに調節可能な現在の限界および60 Aで内部的に固定されて
•統合された強い保護を出力した:
–統合された断熱システム
–不足分の/電池に対する保護ひくため
–逆電圧の自動スイッチを含む逆電池のでき事に対する保護
–電池/地面の損失が起これば止まる自動
–誘導負荷を減磁する統合された出力クランプ
–構成可能の欠陥の処理
•アナログの感覚の出力は正確に形成された測定である場合もある:
–負荷流れ–装置温度
•SNSピンを通して欠陥の徴候を提供する
–開いた負荷および短いに電池の検出
TPS2HB16BQPWPRQ1の適用
•自動車表示モジュール
•ADASモジュール
•座席慰めモジュール
•通信制御装置
•HVACの制御モジュール
•ボディ制御モジュール
•LEDの照明
•2x27W球根
TPS2HB16BQPWPRQ1の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 影響される範囲 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
この製品の詳細を知りたい
