詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 軽減する |
|---|---|---|---|
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 1.5V | 入る電圧- （最高）: | 18v |
| ハイライト: | 降圧レギュレータ IC チップ、TPS53515RVER 降圧レギュレータ IC、REG BUCK ADJ 12A 28VQFN,TPS53515RVER Buck Regulator IC,REG BUCK ADJ 12A 28VQFN |
||
製品の説明

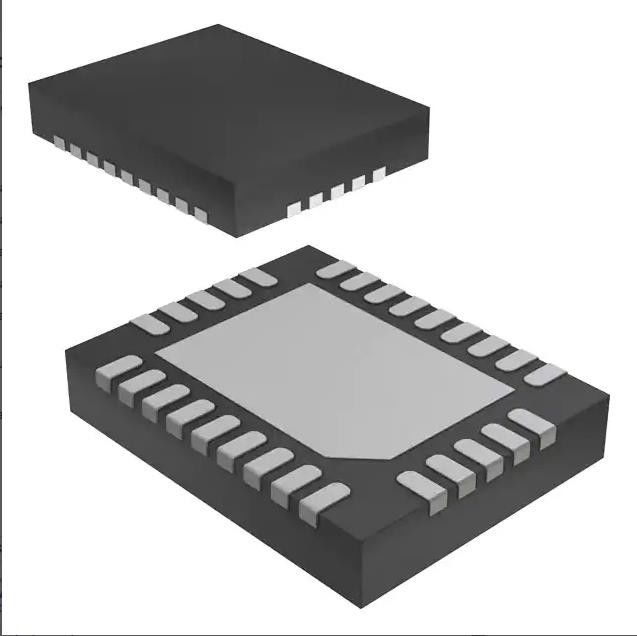

TPS53515RVER IC チップ Ic Reg 降圧調整 12a 28vqfn 降圧スイッチングレギュレータ
|
バック スイッチングレギュレータ IC ポジティブ 調整可能 0.6V 1 出力 12A 28-VFQFN露出パッド
|
仕様TPS53515RVER
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | SWIFT™、D-CAP3™、エコモード™ |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 1.5V |
| 電圧 - 入力 (最大) | 18V |
| 電圧 - 出力 (最小/固定) | 0.6V |
| 電圧 - 出力 (最大) | 5.5V |
| 電流 - 出力 | 12A |
| 周波数 - スイッチング | 200kHz～1MHz |
| 同期整流器 | はい |
| 動作温度 | -40℃～85℃(TA) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 28-VFQFN露出パッド |
| サプライヤーデバイスパッケージ | 28-VQFN-クリップ (4.5x3.5) |
| 基本製品番号 | TPS53515 |
の特徴TPS53515RVER
•連続出力電流 12A の 13.8mΩ および 5.9mΩ MOSFET を内蔵
•すべてのセラミック出力コンデンサをサポート
•基準電圧 600 mV ±0.5% 許容差
•出力電圧範囲:0.6 V ～ 5.5 V
•高速ロードステップ応答を備えた D-CAP3TM 制御モード
•自動スキップエコモードTMによる高い軽負荷効率
•厳しい出力リップルと電圧要件に対応する FCCM
•250 kHz ～ 1 MHz の 8 つの選択可能な周波数設定
•プリチャージされた起動機能
•出力ディスチャージ回路内蔵
•オープンドレインのパワーグッド出力
•3.5mm×4.5mm、28ピン、VQFN-CLIPパッケージ
の応用TPS53515RVER
• サーバーおよびクラウドコンピューティングの POL
• ブロードバンド、ネットワーキング、光通信インフラストラクチャ
• I/O 電源
• WEBENCH® デザインセンターでサポート
環境および輸出分類オンのTPS53515RVER
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACH の影響を受ける |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
