詳細情報 |
|||
| 出力環境設定: | 陽性 | 出力タイプ: | 調節可能/プログラム可能 |
|---|---|---|---|
| 調整装置の数: | 1 | 入る電圧- （最高）: | 6.5V |
| 電圧-出力（分/固定されて）: | 0.8V | 電圧-出力（最高）: | 0.2V @ 2A |
| 現在-出力: | 2A | ||
製品の説明

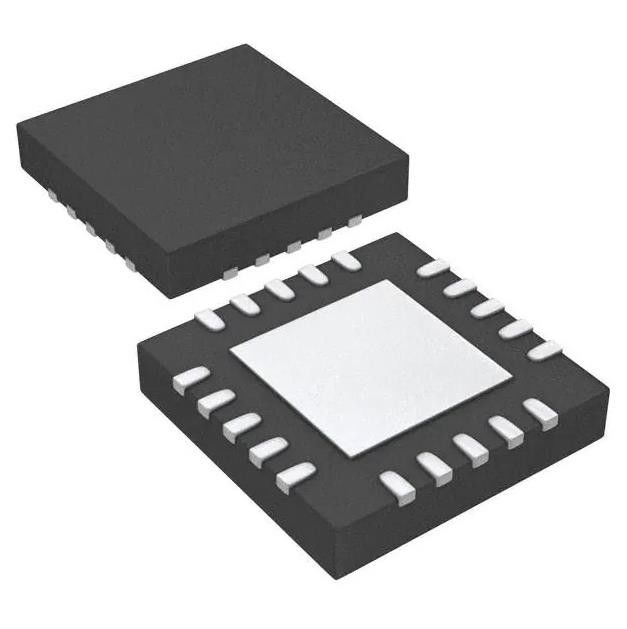

TPS7A8300RGWR IC Reg リニア Pos Adj 2a 20vqfn リニア電圧レギュレータ
リニア電圧レギュレータ IC ポジティブ 調整可能/プログラマブル 1 出力 2A 20-VQFN（5x5）
仕様TPS7A8300RGWR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - リニア | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| 製品の状態 | アクティブ |
| 出力構成 | ポジティブ |
| 出力タイプ | 調整可能/プログラム可能 |
| レギュレータの数 | 1 |
| 電圧 - 入力 (最大) | 6.5V |
| 電圧 - 出力 (最小/固定) | 0.8V |
| 電圧 - 出力 (最大) | 5V |
| 電圧ドロップアウト (最大) | 0.2V @ 2A |
| 電流 - 出力 | 2A |
| 電流 - 静止時 (Iq) | 4mA |
| 電流 - 供給 (最大) | 5mA |
| PSRR | 40dB(1MHz) |
| 制御機能 | イネーブル、パワーグッド、ソフトスタート |
| 保護機能 | 過電流、過熱、低電圧ロックアウト (UVLO) |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 20-VQFN 露出パッド |
| サプライヤーデバイスパッケージ | 20-VQFN (5x5) |
| 基本製品番号 | TPS7A8300 |
の特徴TPS7A8300RGWR
•超低ドロップアウト: 2A で最大 125mV
•出力電圧ノイズ:6 μVRM
•電源リップル除去:
- 1 MHz 入力電圧範囲で 40 dB:
- バイアスなし:1.4 V ～ 6.5 V
- BIAS あり: 1.1 V ～ 6.5 V 2 つの出力電圧モード:
- ANY-OUTTM バージョン (ユーザーがプログラム可能)
PCB レイアウト経由の出力):
- 外部抵抗は不要
- 出力電圧範囲:0.8 V ～ 3.95 V
- 調整可能なバージョン:
- 出力電圧範囲:0.8 V ～ 5.0 V
ライン、負荷、温度に対して 1.0% の精度
•22uFの出力セラミックコンデンサで安定
•プログラム可能なソフトスタート出力
•パワーグッド (PG) 出力
•利用可能なパッケージ:
- 5mm×5mm VQFN-20
・3.5mm×3.5mm VQFN-20
アプリケーションのTPS7A8300RGWR
•RF、IFコンポーネント:VCO、ADC、DAC、LVDS
•無線インフラストラクチャ: SerDes、FPGA、DSPTM
•試験と測定
•計測器、医療、オーディオ
環境および輸出分類オンのTPS7A8300RGWR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
