詳細情報 |
|||
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
|---|---|---|---|
| 出力タイプ: | 調節可能（固定される） | 出力の数: | 1 |
| 入る電圧- （分）: | 4.5V | 入る電圧- （最高）: | 17V |
| 電圧-出力（分/固定されて）: | 0.6V | 電圧-出力（最高）: | 5.5V |
| ハイライト: | 8A 18VQFN TPS568215RNNR,8A 18VQFNの木びき台の切換え調整装置IC,18VQFN TPS568215RNNR |
||
製品の説明

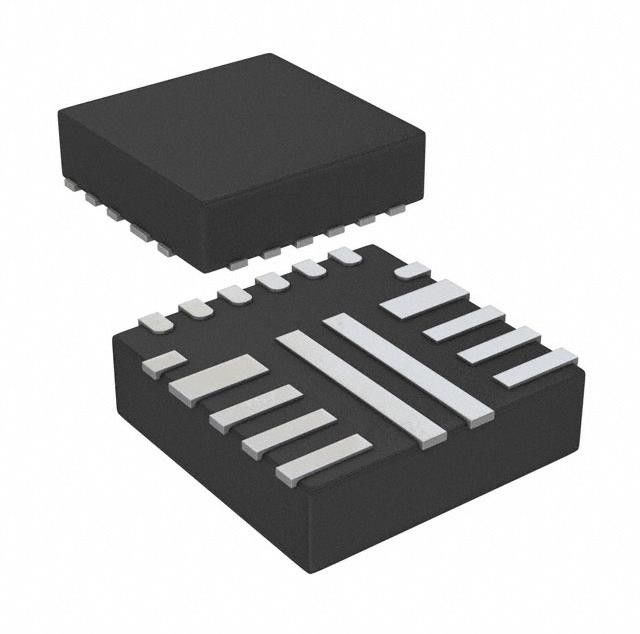

TPS568215RNNRの木びき台の切換え調整装置IC Regの木びき台Adj/苦境8a 18vqfn
木びき台の切換え調整装置ICの陽性の調節可能な（修理された） 0.6V 1出力8A 18-VFQFN
TPS568215RNNRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電圧安定器- DC DCの切換え調整装置 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 機能 | 軽減する |
| 出力環境設定 | 陽性 |
| 地勢学 | 木びき台 |
| 出力タイプ | 調節可能（固定される） |
| 出力の数 | 1 |
| 入る電圧- （分） | 4.5V |
| 入る電圧- （最高） | 17V |
| 電圧-出力（分/固定されて） | 0.6V |
| 電圧-出力（最高） | 5.5V |
| 現在-出力 | 8A |
| 頻度-切換え | 1.2MHzまで |
| 同期整流器 | はい |
| 実用温度 | -40°C | 150°C （TJ）） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 18-VFQFN |
| 製造者装置パッケージ | 18-VQFN-HR （3.5x3.5） |
| 基礎プロダクト数 | TPS568215 |
TPS568215RNNRの特徴
•統合された19-mΩおよび9.4-mΩ MOSFETs
•400のkHz、800のkHzおよび1.2 MHzの選択可能なFSW
•しゃっくり再始動を用いる調節可能な現在の限界の設定
•完全な温度較差を渡る0.6 V 1%の参照の電圧
•高められた効率のための任意外的な5-Vバイアス サポート
•速い過渡応答のためのD-CAP3™の制御モード
•堅い出力電圧さざ波のための選択可能な強制連続的な伝導高いライト負荷のために環境mode™モード（FCCM）またはAutoSkipping 効率
•0.6ボルトから5.5ボルトの出力電圧範囲
•陶磁器の出力コンデンサーを支える
•前偏りのある出力への単調な開始
•デフォルト1氏柔らかい開始時刻の調節可能で柔らかい開始
•– 150°C作動の接合部温度への40°C
•小さい3.5 mm X 3.5 mm HotRod™ QFNのパッケージ
•WEBENCH®のデザイン センターで支えられる
TPS568215RNNRの適用
•サーバーおよび貯蔵
•セット トップ ボックス、上限DTV
TPS568215RNNRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
