詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 軽減する |
|---|---|---|---|
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 1.5V | 入る電圧- （最高）: | 15V |
| ハイライト: | TPS53355DQPRの木びき台の調整装置IC,30A 22SONの木びき台の調整装置IC,Regの木びき台調節可能な30A 22SON |
||
製品の説明

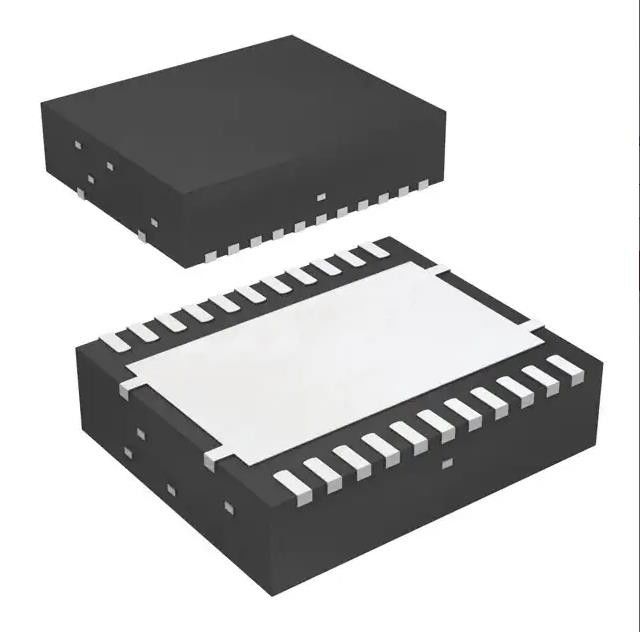

TPS53355DQPRの木びき台の切換え調整装置IC Regの木びき台調節可能な30a 22son
木びき台の切換え調整装置ICの肯定的で調節可能な0.6V 1出力30A 22-PowerLFDFN
TPS53355DQPRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電圧安定器- DC DCの切換え調整装置 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 環境Mode™ D-CAP™ |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 機能 | 軽減する |
| 出力環境設定 | 陽性 |
| 地勢学 | 木びき台 |
| 出力タイプ | 調節可能 |
| 出力の数 | 1 |
| 入る電圧- （分） | 1.5V |
| 入る電圧- （最高） | 15V |
| 電圧-出力（分/固定されて） | 0.6V |
| 電圧-出力（最高） | 5.5V |
| 現在-出力 | 30A |
| 頻度-切換え | 250kHz | 1MHz |
| 同期整流器 | はい |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 22-PowerLFDFN |
| 製造者装置パッケージ | 22-LSON-CLIP （6x5） |
| 基礎プロダクト数 | TPS53355 |
TPS53355DQPRの特徴
•利用できる代わりとなるプロダクト:LMZ31530 14.5-V、
30-A 15 × 16の× 5.8の軽減する力モジュール- mm QFNのパッケージ
•96%の最高の効率
•転換の入力電圧範囲:1.5 Vから15ボルト
•VDDは電圧範囲を入れた:4.5 Vから25ボルト
•出力電圧範囲:0.6ボルトから5.5ボルト
•5-V LDOの出力
•単一の柵の入力を支える
•連続的な出力電流の30 Aの統合された力のMOSFETs
•ライト負荷効率のために環境mode™自動スキップ
• < 10-="">
•速い過渡応答のD-CAP™モード
•250のkHzからの外的な抵抗器を搭載する1つのMHzへの選択可能な転換の頻度
•選択可能な自動スキップかPWMだけ操作
•組み込み1%の0.6-V参照
•0.7氏、1.4氏、2.8氏および5.6氏の選択可能な内部電圧servoの柔らかい開始
•統合された倍力スイッチ
•前もって満たされた起動の機能
•熱補償との調節可能な過電流限界
•過電圧、不足電圧、UVLOおよび過熱保護
•すべての陶磁器の出力コンデンサーを支える
•オープン下水管のパワーよい徴候
•NexFET™力ブロックの技術を組み込む
•PowerPAD™の22ピンQFNパッケージ
•SWIFT™力の製品ドキュメントのために、見なさい
http://www.ti.com/swift
•緑（互換性があるRoHS）は任意である
•カスタム設計するWEBENCH®力デザイナーとのTPS53355を使用して作成しなさい
TPS53355DQPRの適用
•企業のサーバーおよび貯蔵
•ワイヤーで縛られたネットワーキングのスイッチおよびルーター
•ASIC、SoC、FPGA、DSPの中心および入力/出力の電圧
TPS53355DQPRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 影響される範囲 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
