詳細情報 |
|||
| 出力構成: | ポジティブ | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 3V | 電圧 - 入力 (最大): | 17V |
| 電圧 - 出力 (分/固定): | 0.8V | 電圧 - 出力 (最大): | 12v |
| 電流 - 出力: | 4A | 周波数 - 切り替える: | 2.5MHz |
| ハイライト: | 木びき台の切換え調整装置IC,TPS62135RGXRの調整装置IC,TPS62135RGXR 0.8V 1の出力 |
||
製品の説明

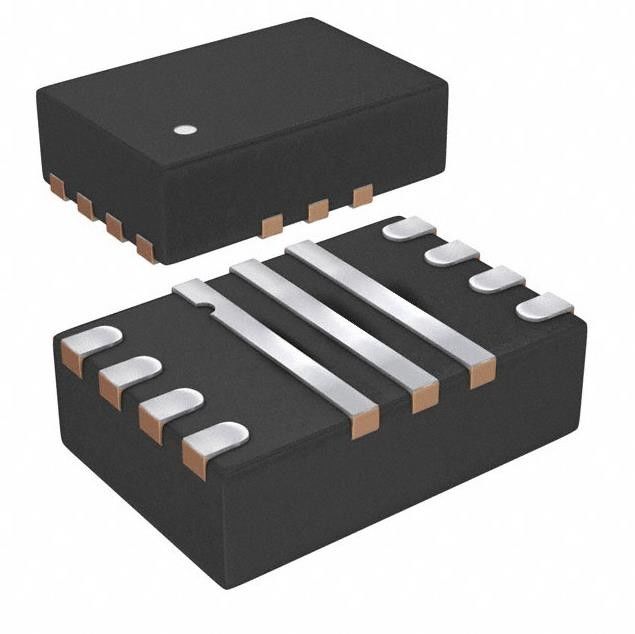

TPS62135RGXR バックスイッチングレギュレーターIC 0.8V 1 出力 4A 11-VFQFN
IC REG BUCK ADJ 3.5A 11VQFN
TPS62135RGXRの仕様
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 3V |
| 電圧 - 入力 (最大) | 17V |
| 電圧 - 出力 (分/固定) | 0.8V |
| 電圧 - 出力 (最大) | 12V |
| 電流 - 出力 | 4A |
| 周波数 - 切り替える | 2.5MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 11-VFQFN |
| 供給者のデバイスパッケージ | 11-VQFN-HR (2x3) |
| 基本製品番号 | TPS62135 |
特徴TPS62135RGXR
●出力電圧精度 ± 1% (PWMモード)
• 入力電圧範囲:3Vから17V
静止電流 18 μAタイプ
•出力電圧は0.8Vから12V
• 調節可能 の ソフト スタート
• 強制的なPWMまたはPWM/PFM操作
強制PWMでは2.5MHzの典型的な切り替え周波数
•ENABLEの正確な入力により
ユーザが定義した低電圧ロックアウト
精密な配列化
• 100% デューティ・サイクルのモード
•自動効率向上AEETM
• DCS-ControlTM トポロジ
• アクティブ アウトプット 放電 付き
• HICCUP オーバー コレント 保護 オプション
● 電力 良き 生産 量
• 3mm×2mm VQFN パッケージで入手可能
申請TPS62135RGXR
• 標準的な12V鉄道用品
接続されたスタンバイ要件のためのPOL
• 単一または多電離電池から POL 供給
• ゲーム コンソール,SSD
• モバイル ・ 埋め込み コンピューター
環境・輸出分類TPS62135RGXR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
