詳細情報 |
|||
| プロダクト状態: | 活動的 | 出力環境設定: | 陽性 |
|---|---|---|---|
| 出力タイプ: | 固定される | 調整装置の数: | 固定される |
| 入る電圧- （最高）: | 60V | 電圧-出力（分/固定されて）: | 5V |
| 電圧ドロップアウト（最高）: | 0.4V @ 50mA | 現在-出力: | 50mA |
製品の説明

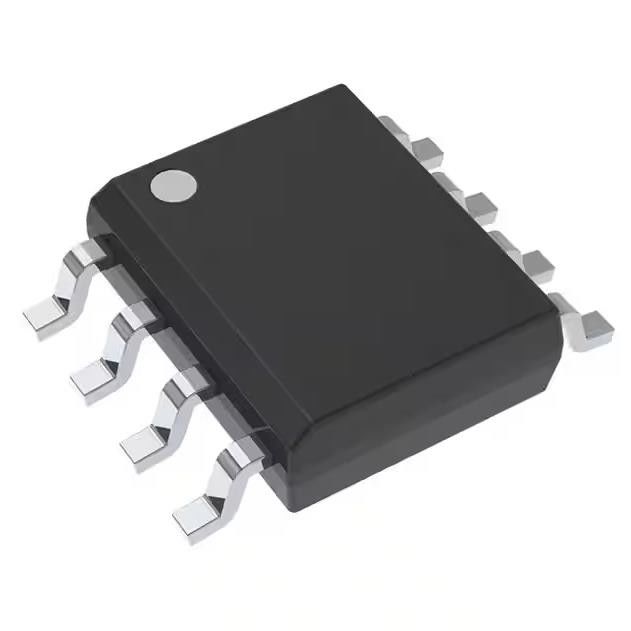

LM2936HVMAX-5.0/NOPBのトランジスターIC破片IC Reg線形5v 50ma 8soic
線形電圧安定器ICの陽性は1出力50mA 8-SOICを修理した
LM2936HVMAX-5.0/NOPBの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 線形電圧安定器- | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 固定される |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 60V |
| 電圧-出力（分/固定されて） | 5V |
| 電圧-出力（最高） | - |
| 電圧ドロップアウト（最高） | 0.4V @ 50mA |
| 現在-出力 | 50mA |
| 現在-静止（I.Q.） | 9 µA |
| 現在-供給（最高） | 2.5 mA |
| PSRR | 60dB （120Hz） |
| 制御特徴 | - |
| 記憶保護機構 | 温度に、逆の極性、短絡 |
| 実用温度 | -40°C | 125°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-SOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 8-SOIC |
| 基礎プロダクト数 | LM2936 |
LM2936HVMAX-5.0/NOPBの特徴
•5.5ボルトから40ボルトのVINの範囲を作動させるLM2936
•5.5ボルトから60ボルトのVINの範囲を作動させるLM2936HV
•超低い静止流れ（I.Q.の≤15のμAのためのIOUT = 100 μA）
•50-mAOutputの固定3-V、3.3-Vまたは5-V
•±2%の最初の出力許容
•ライン、負荷および温度上の±3%の出力許容
•ドロップアウトの電圧普通200 mV
IOUT = 50 mA
•– 24-V入れられた電圧保護
•– 50-Vは一時的な保護を入れた
•内部短絡の現在の限界
•内部熱操業停止の保護
•LM2936BMのパッケージと利用できる操業停止Pin
LM2936HVMAX-5.0/NOPBの適用
•自動車
•産業制御
•負荷のポイント
LM2936HVMAX-5.0/NOPBの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
