詳細情報 |
|||
| 出力環境設定: | 陽性 | 地勢学: | 木びき台、割れた柵 |
|---|---|---|---|
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 4.5V | 入る電圧- （最高）: | 60V |
| 電圧-出力（分/固定されて）: | 0.8V | 電圧-出力（最高）: | 58.8V |
| ハイライト: | TPS54360DDAR スイッチングレギュレータ IC、TPS54360DDAR、Reg Bck Split Rail Adj 8sopwr,TPS54360DDAR,Reg Bck Split Rail Adj 8sopwr |
||
製品の説明

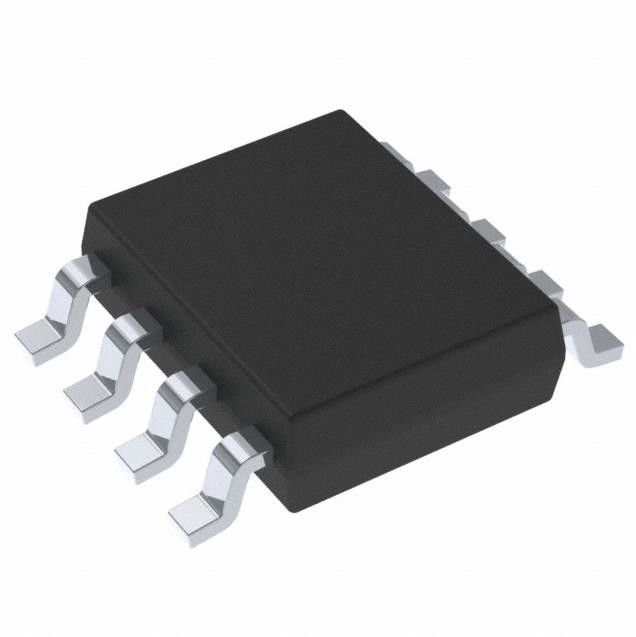

TPS54360DDAR トランジスタ Ic チップ Ic Reg Bck スプリット レール調整 8sopwr
TPS54360DDAR スイッチングレギュレータ IC ポジティブ Reg Bck スプリットレール調整 8sopwr
バック、スプリットレール スイッチングレギュレータ IC ポジティブ 可変 0.8V 1 出力 3.5A 8-PowerSOIC（0.154インチ、3.90mm幅）
TPS54360DDARの仕様
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | エコモード™ |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| 製品の状態 | 新しいデザインは不可 |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | 降圧型、分割レール |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 4.5V |
| 電圧 - 入力 (最大) | 60V |
| 電圧 - 出力 (最小/固定) | 0.8V |
| 電圧 - 出力 (最大) | 58.8V |
| 電流 - 出力 | 3.5A |
| 周波数 - スイッチング | 100kHz～2.5MHz |
| 同期整流器 | いいえ |
| 動作温度 | -40℃～150℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-PowerSOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 8-SO パワーパッド |
| 基本製品番号 | TPS54360 |
特徴TPS54360DDARの
• 4.5V ～ 60V (絶対最大 65V)入力範囲
• 3.5A 連続電流、4.5A最小ピークインダクタの電流制限
・電流モード制御DC/DCコンバータ
• 92mΩハイサイドMOSFET
• 軽負荷時の高効率パルススキッピングありエコモード™
• 軽負荷時の低ドロップアウト統合ブートFETをリチャージ
• 146μA動作時静止電流現在
• 2μAのシャットダウン電流
• 100kHz～2.5MHzの固定スイッチング 周波数
• 外部クロックに同期
• 調整可能な UVLO 電圧とヒステリシス
• 内部ソフトスタート
• 正確なサイクルごとの電流限界
• 熱、過電圧、および周波数フォールドバック保護
• 0.8 V 1% 内部電圧参照
• PowerPAD™ を備えた 8 端子 HSOICパッケージ
• -40°C ～ 150°C TJ 動作時範囲
• を使用してカスタム デザインを作成します。TPS54360付きWEBENCH® パワー デザイナー
TPS54360DDARのアプリケーション
• 12V、24V、および48Vの産業用、自動車用、通信用電源システム
TPS54360DDARの環境および輸出分類
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
