詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 軽減する |
|---|---|---|---|
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 4.5V | 入る電圧- （最高）: | 42V |
| ハイライト: | LM22680MRE ADJ NOPB,ADJ NOPB スイッチング レギュレータ IC,LM22680MRE スイッチング レギュレータ IC |
||
製品の説明

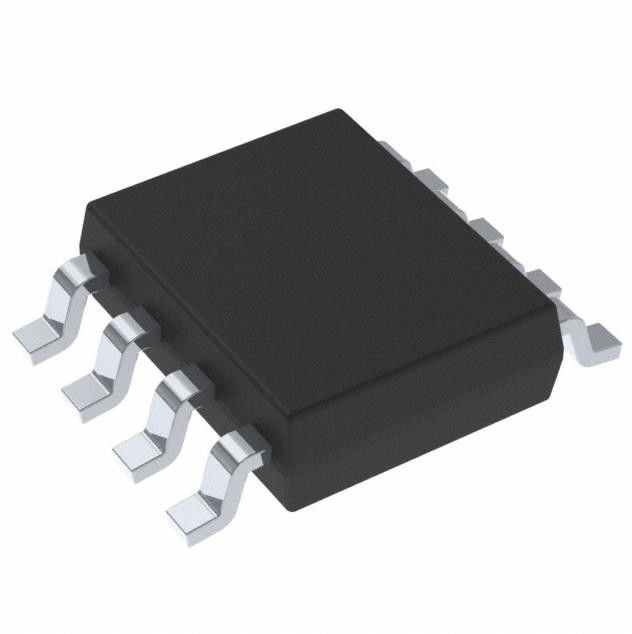

LM22680MRE-ADJ/NOPB スイッチングレギュレータ IC Reg Buck 調整可能 2a 8sopwr
降圧 スイッチングレギュレータ IC ポジティブ 可変 1.285V 1 出力 2A 8-PowerSOIC（0.154インチ、3.90mm幅）
仕様 LM22680MRE-ADJ/NOPB
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | シンプルスイッチャー® |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 4.5V |
| 電圧 - 入力 (最大) | 42V |
| 電圧 - 出力 (最小/固定) | 1.285V |
| 電圧 - 出力 (最大) | 37V |
| 電流 - 出力 | 2A |
| 周波数 - スイッチング | 500kHz |
| 同期整流器 | いいえ |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-PowerSOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 8-SO パワーパッド |
| 基本製品番号 | LM22680 |
の特徴LM22680MRE-ADJ/NOPB
• 広い入力電圧範囲: 4.5 V ～ 42 V
• 内部補償された電圧モード制御
• 低ESRセラミックコンデンサで安定
• 200mΩ NチャンネルMOSFET
• 出力電圧オプション:-ADJ (1.285 V の低出力)
• ±1.5%のフィードバック基準精度
• 500kHzのデフォルトスイッチング周波数
• 調整可能なスイッチング周波数と同期
• –40°C ～ 125°C の動作ジャンクション温度範囲
• 高精度イネーブルピン
• 内蔵ブートストラップ ダイオード
• 調整可能なソフトスタート
• WEBENCH® を完全に有効化
• LM22680-Q1 は車載グレードの製品ですつまり、AEC-Q100 グレード 1 認定 (-40°C ～+125°C 動作ジャンクション温度)
• SO PowerPAD™ (露出パッド)
の応用LM22680MRE-ADJ/NOPB
• 産業用制御
• 電気通信およびデータ通信システム
• 組み込みシステム
• 標準の 24V、12V、および 5V からの変換入力レール
環境および輸出の分類LM22680MRE-ADJ/NOPB
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
