詳細情報 |
|||
| プロダクト状態: | 活動的 | 出力環境設定: | 陽性 |
|---|---|---|---|
| 出力タイプ: | 固定される | 現在-出力: | 150mA |
| 入る電圧- （最高）: | 5.5V | 電圧-出力（分/固定されて）: | 3V |
| 現在-静止（I.Q.）: | 1.3 µA | 電圧ドロップアウト（最高）: | 0.25V @ 150mA |
製品の説明

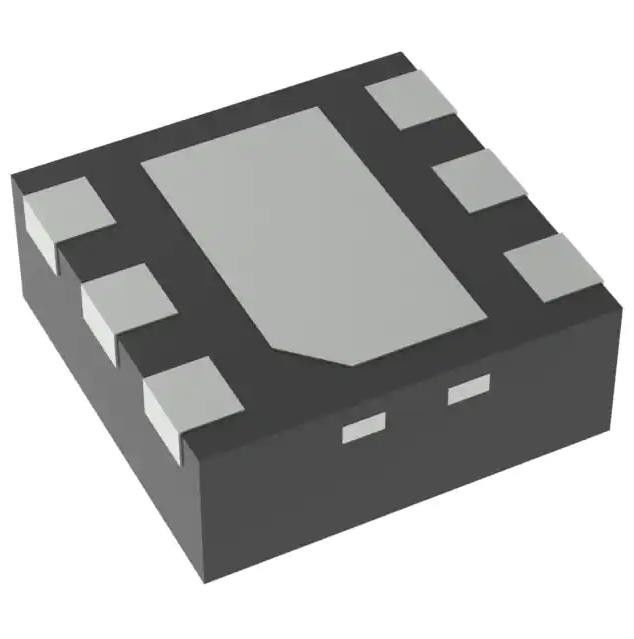

TPS78230DRVR集積回路チップReg リニア 3v 150ma 6wson
リニア電圧レギュレータ IC ポジティブ 固定 1 出力 150mA 6-WSON（2x2）
仕様 TPS78230DRVR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - リニア | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 出力構成 | ポジティブ |
| 出力タイプ | 修理済み |
| レギュレータの数 | 1 |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (最小/固定) | 3V |
| 電圧 - 出力 (最大) | - |
| 電圧ドロップアウト (最大) | 0.25V @ 150mA |
| 電流 - 出力 | 150mA |
| 電流 - 静止時 (Iq) | 1.3μA |
| 電流 - 供給 (最大) | 8μA |
| PSRR | 40dB～15dB(10Hz～1kHz) |
| 制御機能 | 有効 |
| 保護機能 | 過電流、過熱、逆極性 |
| 動作温度 | -40℃～125℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 6-WDFN露出パッド |
| サプライヤーデバイスパッケージ | 6-WSON (2x2) |
| 基本製品番号 | TPS78230 |
の特徴TPS78230DRVR
• 低 IQ: 500 nA
• 150mA、低ドロップアウトレギュレータ
• 入力電圧範囲: 2.2 V ～ 5.5 V
• 25°C での低ドロップアウト、150 mA で 130 mV
• 85°C での低ドロップアウト、150 mA で 175 mV
• 負荷、ライン、温度全体にわたって 3% の精度
• 1.0μFのセラミックコンデンサで安定
• サーマルシャットダウンと過電流保護
• CMOSロジックレベル互換のイネーブルピン
• DDC (TSOT23-5) または DRV (2-mm x 2-5) で利用可能mm SON-6) パッケージ
の応用TPS78230DRVR
• TI MSP430 アタッチアプリケーション
• ワイヤレスハンドセットおよびスマートフォン
• MP3プレーヤー
• 電池式ハンドヘルド製品
環境および輸出の分類TPS78230DRVR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
