詳細情報 |
|||
| パッケージ: | 大きさ | プロダクト状態: | 活動的 |
|---|---|---|---|
| 測定のため: | AC/DC | センサーのタイプ: | ホール効果 |
| 現在-感じる: | 20A | チャネルの数: | 1 |
| 出力: | の電圧Ratiometric | 感受性: | 62.5mV/A |
製品の説明

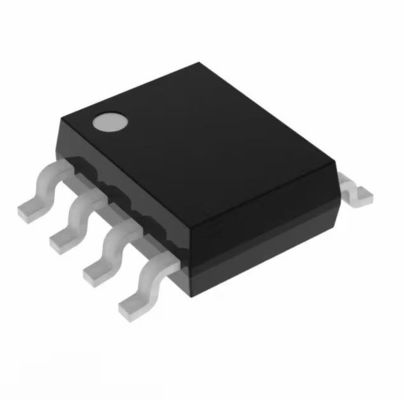

MLX91221KDC-ABR-020-SP 温度センサーチップ電流センサー P&P 8soic
電流センサー 20A 1 チャンネル ホール効果 双方向 8-SOIC（0.154インチ、3.90mm幅）
仕様 MLX91221KDC-ABR-020-SP
| タイプ | 説明 |
| カテゴリー | センサー、トランスデューサー |
| 電流センサー | |
| 製造元 | メレクシス テクノロジーズ NV |
| シリーズ | - |
| パッケージ | バルク |
| 製品の状態 | アクティブ |
| 測定用 | AC/DC |
| センサーの種類 | ホール効果 |
| 電流 - センシング | 20A |
| チャンネル数 | 1 |
| 出力 | レシオメトリック、電圧 |
| 感度 | 62.5mV/A |
| 周波数 | DC～300kHz |
| 直線性 | ±0.6% |
| 正確さ | - |
| 電圧 - 電源 | 3.135V～3.465V |
| 反応時間 | 2μs |
| 電流 - 供給 (最大) | 26mA |
| 動作温度 | -40℃～125℃（TA） |
| 分極 | 双方向 |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-SOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 8-SOIC |
| 基本製品番号 | MLX91221 |
の特徴MLX91221KDC-ABR-020-SP
▪ 工場で調整された AC および DC 電流センサー
▪ アナログ レシオメトリックまたは固定出力電圧
▪ 検出素子、信号の組み合わせ
SOICパッケージのコンディショニングと絶縁
▪ アプリケーションプログラミングは不要
▪ 高速センシング
▪ DC ～ 300kHz の帯域幅
▪ 2μsの応答時間
▪ 外部磁場に対して強い
▪ 磁気ヒステリシスなし
▪ 二重過電流検出 (SOIC-16)
▪ 統合導体の低抵抗損失
▪ 1.09mΩ SOIC-8 / 0.89mΩ SOIC-16
▪ SOIC-8 ナローボディと SOIC-16 ワイドボディ
本体パッケージ、RoHS対応
▪ 鉛フリーコンポーネント、鉛に適しています
最大 260°C までの自由なはんだ付けプロファイル、MSL3
▪ 定格電圧絶縁
▪ SOIC-8 の場合は 2.4kVRMS
▪ SOIC-16 の場合は 4.8kVRMS
の応用MLX91221KDC-ABR-020-SP
▪ AC および DC 充電器
▪ 電気ドライブ
▪ DCDCコンバータ
▪ 太陽光発電
▪ 電源
▪ デマンド/負荷制御
環境および輸出の分類MLX91221KDC-ABR-020-SP
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
