詳細情報 |
|||
| プロダクト状態: | 活動的 | 中心プロセッサ: | TriCore™ |
|---|---|---|---|
| コア サイズ: | 32ビット三中心 | 速度: | 200MHz |
| プログラム記憶タイプ: | フラッシュ | ペリフェラル: | DMA、POR、WDT |
| 入力/出力の数: | 169 | プログラム記憶容量: | 4MB （4M x 8） |
| ハイライト: | TC277TP64F200NDCKXUMA3,IC MCU 32BIT 4MB 292LFBGA,温度検出器の破片IC MCU |
||
製品の説明

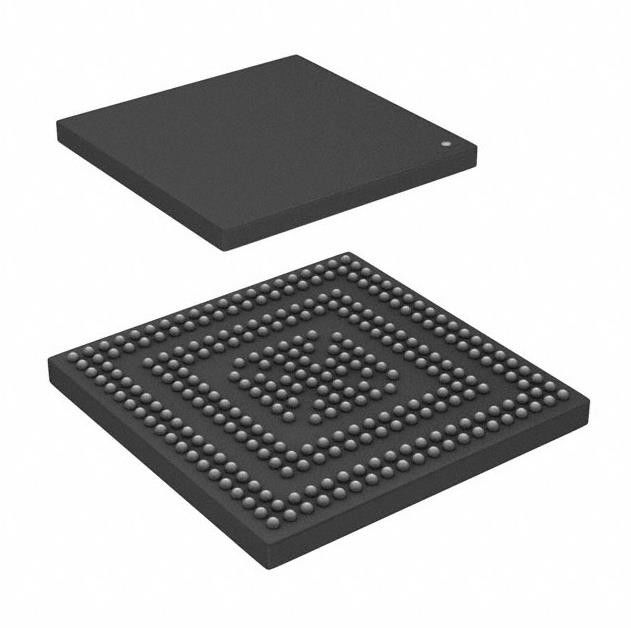

TC277TP64F200NDCKXUMA3集積回路IC Mcu 32bit 4mb抜け目がない292lfbga
TriCore™ AURIX™のマイクロ制御回路IC 32ビット三中心200MHz 4MB （4M x 8）抜け目がないPG-LFBGA-292-6
MIC5841YWMの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | インフィニオン・テクノロジーズ |
| シリーズ | AURIX™ |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 中心プロセッサ | TriCore™ |
| コア サイズ | 32ビット三中心 |
| 速度 | 200MHz |
| 結合性 | ASC、CANbusのイーサネット、FlexRay、HSSLのIの² C、LINbus、MSC、PSI5、QSPIは、送った |
| ペリフェラル | DMA、POR、WDT |
| 入力/出力の数 | 169 |
| プログラム記憶容量 | 4MB （4M x 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 64K X 8 |
| RAMのサイズ | 472K X 8 |
| 電圧-供給（Vcc/Vdd） | 1.17V | 5.5V |
| データ変換装置 | A/D 60x12b SARのシグマ デルタ |
| 発振器のタイプ | 外面 |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 292-LFBGA |
| 製造者装置パッケージ | PG-LFBGA-292-6 |
| 基礎プロダクト数 | TC277TP64 |
MIC5841YWMの特徴
TC27xの製品グループに次の特徴がある:
•3つのCPUの中心の高性能のマイクロ制御回路
•TriCoreの2つの32ビット超スカラーCPU （TC1.6P）、次の特徴を持っているそれぞれ:
–優秀な実時間性能
–強いかまれた処理
–十分に統合されたDSPの機能
–周期ごとの2つのMAC操作を支えることできる単位を増加集めなさい
–十分に導管で送られた浮動小数点の単位（FPU）
–完全な温度較差の200までのMHz操作
– 120までKバイト データ スクラッチパッドRAM （DSPR）
– 32 Kバイトまで指示のスクラッチパッドRAM （PSPR）
– 16 Kバイトの指示の隠し場所（ICACHE）
– 8 Kバイト データ隠し場所（DCACHE）
•力の有効なスカラーTriCore CPU （TC1.6E）、次の特徴を持っている:
– TC1.6Pの2進符号の両立性
–完全な温度較差の200までのMHz操作
– 112までKバイト データ スクラッチパッドRAM （DSPR）
– 24までKバイトの指示のスクラッチパッドRAM （PSPR）
– 8 Kバイトの指示の隠し場所（ICACHE）
– 0.125Kbyteデータ バッファー読み取り（DRB）
•1 TC1.6PとTC1.6EのためのLocksteppedの影の中心
•多数のオン破片の記憶
–すべての埋め込まれたNVMおよびSRAMは保護されるECCである
– 4 Mバイトまでプログラム フラッシュ・メモリ（PFLASH）
– EEPROMの模範化のために使用可能な384までKバイト データ フラッシュ・メモリ（DFLASH）
– 32 Kバイトの記憶（LMU）
– BootROM （BROM）
•安全なデータ転送を用いる64チャネルのDMAコントローラー
•複雑にされた割込みシステム（ECCは保護した）
•高性能のオン破片バス構造
–バス マスター、CPUおよび記憶間の並列アクセスを速く与える64ビットの十字棒結合（SRI）
–オン破片の周辺および機能ユニットのための32ビット システム周辺バス（SPB）
– 1つのバス橋（SFI橋）
•ある変形の任意ハードウェア保証モジュール（HSM）
•安全モニター警報を扱う安全管理の単位（SMU）
•ECC、記憶初期設定およびMBIST機能（MTU）の記憶テスト単位
•デジタル入力/出力の点検のためのハードウェア入力/出力のモニター（IOM）
•多目的なオン破片の周辺単位
–非同期4/ハードウェア林サポート（V1.3、V2.0、V2.1およびJ2602）が付いている同期連続チャネル（ASCLIN） 50までMBaud
MIC5841YWMの適用
•LVDSMの出力パッド、LVDSHの入力パッド、マスター モード、CL=25pF
•パッド（MP+）と中型の性能:
–強い鋭角（MP+ss）、CL=25pF
–強い中型の端（MP+sm）、CL=50pF
–中型の端（MP+m）、CL=50pF
–弱い端（MP+w）、CL=50pF
•中型の性能のパッド（MP）:
–強い鋭角（MPss）、CL=25pF
–強い中型の端（MPsm）、CL=50pF
•中型および低性能パッド（MP/LP）、同一の出力強さの設定:
–中型の端（LP/MPm）、CL=50pF
–弱い端（MPw）、CL=50pF
MIC5841YWMの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
