詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 増大する、増大する/軽減する |
|---|---|---|---|
| 出力環境設定: | 陽性 | 地勢学: | ブースト、フライバック、SEPIC |
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 2.7V | 入る電圧- （最高）: | 5.5V |
| ハイライト: | LM2735XQMF/NOPB、LM2735XQMF 集積回路 IC、Reg Multi Config ADJ 2.1A SOT23,LM2735XQMF Integrated Circuits IC,Reg Multi Config ADJ 2.1A SOT23 |
||
製品の説明

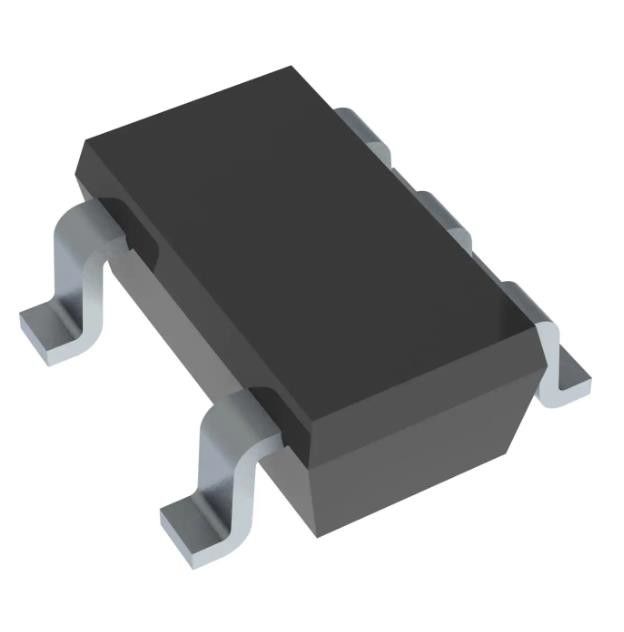

LM2735XQMF/NOPB 集積回路 IC Reg Mult Confg Adj 2.1a Sot23
ブースト、フライバック、SEPIC スイッチングレギュレータ IC ポジティブ 可変 3V 1 出力 2.1A（スイッチ） SC-74A、SOT-753
仕様 LM2735XQMF/NOPB
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 関数 | ステップアップ、ステップアップ/ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | ブースト、フライバック、SEPIC |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 2.7V |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (最小/固定) | 3V |
| 電圧 - 出力 (最大) | 24V |
| 電流 - 出力 | 2.1A(スイッチ) |
| 周波数 - スイッチング | 1.6MHz |
| 同期整流器 | いいえ |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | SC-74A、SOT-753 |
| サプライヤーデバイスパッケージ | SOT-23-5 |
| 基本製品番号 | LM2735 |
の特徴LM2735XQMF/NOPB
• 車載アプリケーション向けに AEC-Q100 認定:
– デバイス温度グレード 1: –40°C ～ +125°C の周囲動作範囲
• 入力電圧範囲: 2.7 V ～ 5.5 V
• 出力電圧範囲: 3 V ～ 24 V
• 全温度範囲にわたって 2.1A のスイッチ電流
• 電流モード制御
• ロジック High イネーブル ピン
• シャットダウン時80 nAの超低スタンバイ電流
• 170mΩ NMOS スイッチ
• 2% のフィードバック電圧精度
• 使いやすく、ソリューションの合計サイズが小さい
– 内部ソフトスタート
– 内部報酬
– 2つのスイッチング周波数
– 520kHz (LM2735-Y)
– 1.6MHz (LM2735-X)
– 小型の表面実装インダクタとチップコンデンサを使用
– 小型 SOT-23 および WSON パッケージ
• WEBENCH® Power Designer で LM2735-Q1 を使用してカスタム設計を作成
アプリケーションのLM2735XQMF/NOPB
• 車載インフォテインメントおよびクラスター
• 先進運転支援システム (ADAS)
• ゲートウェイ
• 車載用 TFT LCD バイアス
環境および輸出の分類LM2735XQMF/NOPB
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
