詳細情報 |
|||
| プロダクト状態: | 活動的 | プログラム可能なDigiキー: | 確認されない |
|---|---|---|---|
| タイプ: | マルチ電圧スーパーバイザ | 監視される電圧の数: | 3 |
| 電圧-境界: | 1.68V、2.93V、Adj | 出力: | プッシュ プル、トーテム ポール |
| 調整: | 活動的で高く/活動的な低速 | 調整のタイムアウト: | 140ms最低 |
| ハイライト: | TPS3307 18QDRQ1,18QDRQ1力IC回路,スーパーバイザー3チャネル8SOIC |
||
製品の説明

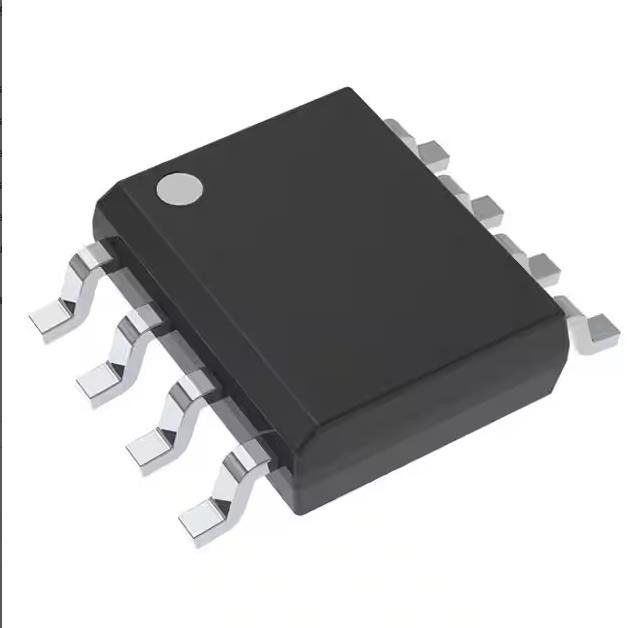

TPS3307-18QDRQ1力の集積回路ICのスーパーバイザー3チャネル8soic
プッシュ プル スーパーバイザー トーテム ポール3チャネル8-SOIC
TPS3307-18QDRQ1の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| スーパーバイザー | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100自動車 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| タイプ | 複数の電圧スーパーバイザー |
| 監視される電圧の数 | 3 |
| 電圧-境界 | 1.68V、2.93V、Adj |
| 出力 | プッシュ プル、トーテム ポール |
| 調整 | 活動的で高く/活動的な低速 |
| 調整のタイムアウト | 140ms最低 |
| 実用温度 | -40°C | 125°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-SOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 8-SOIC |
| 基礎プロダクト数 | TPS3307 |
TPS3307-18QDRQ1の特徴
•自動車適用のために修飾される
•ESDの保護はMIL-STD-883ごとの2000ボルト、方法3015を超過する;機械モデルを使用して200ボルトを超過する（C = 200のpF、R =0）
•DSPおよびプロセッサ ベースのシステムのための三重の監督回路
•200氏の固定遅れ時間の再調節された発電機パワーで、外的なコンデンサーは必要としなかった
•Temperature-Compensated電圧
参照
•40 µAの最高の供給の流れ
•供給電圧の範囲… 2ボルトから6ボルト
•VDDの≥ 1.1 Vからの定義された再調節された出力
•SO-8パッケージ
•温度較差の… −40°Cへの125°C
TPS3307-18QDRQ1の適用
図1はTPS3307家族のための典型的な適用のいくつか、およびプロセッサ ベースのシステム応用のための図式的な図表をリストする。この適用はチタニウムの部品番号TPS3307−18およびTMS470R1Vxxxを使用する。
TPS3307-18QDRQ1の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
