詳細情報 |
|||
| プロダクト状態: | 活動的 | 技術: | 容量性カップリング |
|---|---|---|---|
| タイプ: | 一般目的 | 隔離された力: | いいえ |
| チャネルの数: | 2 | 入力-側面1/Side 2: | 1/1、UART/USART、USB |
| チャネル タイプ: | 単方向 | 電圧-分離: | 5000Vrms |
| ハイライト: | SI8622ET-ISR,5000V RMSの温度検出器の破片,2CH GP 16SOICの温度検出器の破片 |
||
製品の説明

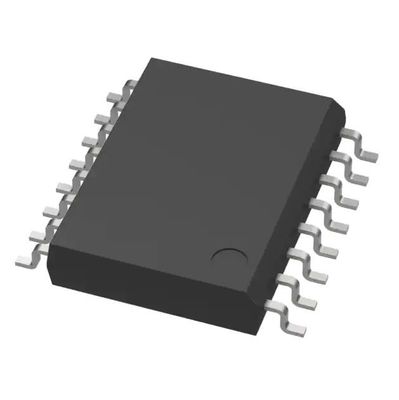

SI8622ET-ISRの集積回路IC Dgtl Iso 5000vrms 2ch Gp 16soic
一般目的のデジタル アイソレーター5000Vrms 2チャネル150Mbps 60kV/µs CMTI 16-SOIC （0.295"、7.50mmの幅）
SI8622ET-ISRの指定
| タイプ | 記述 |
| 部門 | アイソレーター |
| デジタル アイソレーター | |
| Mfr | Skyworks Solutions Inc。 |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| 技術 | 容量性カップリング |
| タイプ | 一般目的 |
| 隔離された力 | いいえ |
| チャネルの数 | 2 |
| 入力-側面1/Side 2 | 1/1 |
| チャネル タイプ | 単方向 |
| 電圧-分離 | 5000Vrms |
| 共通モード一時的な免除（分） | 60kV/µs |
| データ転送速度 | 150Mbps |
| 伝搬遅延のtpLH/tpHL （最高） | 13ns、13ns |
| 脈拍幅のゆがみ（最高） | 4.5ns |
| 上昇/落下の時間（タイプ） | 2.5ns、2.5ns |
| 電圧-供給 | 2.5V | 5.5V |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 16-SOIC （0.295"、7.50mmの幅） |
| 製造者装置パッケージ | 16-SOIC |
| 基礎プロダクト数 | SI8622 |
SI8622ET-ISRの特徴
•高速操作
•150 MbpsへのDC
•必要な起動の初期設定無し
•広い作動の供給電圧
•2.5-5.5 V
•5000までVRMSの分離
•補強されたVDE kV surgecapable 0884-10、10の（Si862xxT）
•評価される定常電圧の60年の生命
•高い電磁石の免除
•超低い力（典型的な） 5ボルト操作
•1 Mbpsのチャネルごとの1.6 mA
•100つのMbps 2.5ボルト操作のチャネルごとの5.5 mA
•1 Mbpsのチャネルごとの1.5 mA
•100時Mbpsのチャネルごとの3.5 mA
•Schmittの制動機入力
•選択可能なフェイル・セイフ モード
•デフォルトの高くか低い出力（命令の選択）
•精密なタイミング（典型的な）
•10 nsの伝搬遅延
•1.5 nsの脈拍幅のゆがみ
•0.5 nsチャネル チャネルのゆがみ
•2 nsの伝搬遅延のゆがみ
•5つのnsの最低の脈拍幅
•一時的な免除50 kV/µs
•AEC-Q100資格
•広い温度較差
•– 40から125 °C
•RoHS迎合的なパッケージ
•WB SOIC-16
•SOIC-8
•DFN-8コンパクトのパッケージ
•利用できる自動車等級OPNs
•AIAG迎合的なPPAPドキュメンテーション サポート
•サポートをリストするIMDSおよびCAMDS
SI8622ET-ISRの適用
•産業オートメーション・システム
•医用電子工学
•隔離されたスイッチ モード供給
•隔離されたADC、DAC
•運動制御
•力インバーター
•通信システム
SI8622ET-ISRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なRoHS |
| 湿気感受性のレベル（MSL） | 2A （4週） |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
