詳細情報 |
|||
| Mfr: | テキサス・インスツルメント | シリーズ: | 、AEC-Q100のC2000™ C28xの定点自動車 |
|---|---|---|---|
| パッケージ: | 皿 | プロダクト状態: | 時代遅れ |
| 中心プロセッサ: | C28x | コア サイズ: | 32ビット単心 |
| 速度: | 150MHz | 結合性: | CANbus、EBI/EMI、McBSP、SCI、SPI、UART/USART |
| ハイライト: | TMS320F2812ZHHA,32BIT 256KB 179BGA IC MCU,MCUの温度検出器の破片 |
||
製品の説明

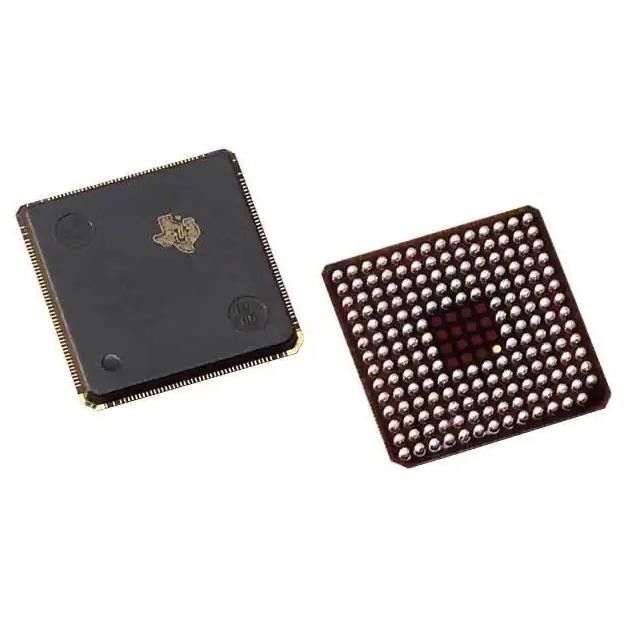

TMS320F2812ZHHAの集積回路IC Mcu 32bit 256kb抜け目がない179bga
TMS320F2812ZHHAのコントローラーの集積回路IC Mcu 32bit 256kb抜け目がない179bga
、AEC-Q100自動車のC28x C2000™ C28xの固定小数点マイクロ制御回路IC 32ビット単心150MHz 256KB （128K x 16）フラッシュ179-BGA MicroStar （12x12）
TMS320F2812ZHHAの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100のC2000™ C28xの定点自動車 |
| パッケージ | 皿 |
| プロダクト状態 | 時代遅れ |
| 中心プロセッサ | C28x |
| コア サイズ | 32ビット単心 |
| 速度 | 150MHz |
| 結合性 | CANbus、EBI/EMI、McBSP、SCI、SPI、UART/USART |
| ペリフェラル | DMA、POR、PWM、WDT |
| 入力/出力の数 | 56 |
| プログラム記憶容量 | 256KB （128K X 16） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | - |
| RAMのサイズ | 18K X 16 |
| 電圧-供給（Vcc/Vdd） | 1.81V | 2V |
| データ変換装置 | A/D 16x12b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 85°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 179-LFBGA |
| 製造者装置パッケージ | 179-BGA MicroStar （12x12） |
| 基礎プロダクト数 | TMS320 |
TMS320F2812ZHHAの特徴
•高性能静的なCMOSの技術
- 150のMHz （6.67 nsサイクル時間）
-ローパワー（1.8-VCoreat135MHz、
150のMHz、3.3-V入力/出力の）設計の1.9-V中心
•JTAGの境界スキャン サポート
•高性能32ビットCPU （TMS320C28xTM）
-16x16and32x32MACOperations
-16x16DualMAC
-ハーバード バス建築
-原子動作
-速い割り込み応答および処理
-統一された記憶プログラミング モデル
-4Mの線形プログラム/データ・アドレスの範囲
- Code-Efficient （C/C++およびアセンブリで）
-互換性があるTMS320F24x/LF240xプロセッサのソース コード
•オン破片の記憶
-抜け目がない装置:128K Xの16フラッシュまで
（4 8K X 16および6の16K 16セクター） - ROMデバイス:128K X 16まで•ROM - 1Kx 16 OTP ROM
•L0およびL1:4K 16の2つのブロック各単一アクセスのRAM （SARAM）
- H0:8K 16 SARAMの1Block
- M0およびM1:1Kの2つのブロック16各SARAM
•ブーツROM （4Kx X 16）
-ソフトウェア ブーツ モードと…
- 標準的な数学のテーブル
•外部インタフェース（2812）
- 1Mx 16総記憶に…
- プログラム可能な待ち状態
-プログラム可能な読み書きストロボのタイミング
- 3個々の破片は選ぶ
•Endianness:少しEndian
TMS320F2812ZHHAの適用
•時計およびシステム制御
-動的PLLの比率の変更は支えた
-オン破片の発振器
-ウォッチドッグ タイマー モジュール
•3つの外部割込み機構
•周辺割り込み拡張（パイ）のブロック サポート45の周辺割り込み
•3つの32ビットCPUタイマー
•128ビット保証キー/ロック
- Flash/ROM/OTPおよびL0/L1 SARAMを保護する-ファームウェア逆工学を防ぐ
•運動制御ペリフェラル
- 2人のでき事のマネージャー（エヴァ、EVB）
- 240xA装置に互換性がある
•シリアル ポート ペリフェラル
- 連続周辺機器インターフェイス（SPI）
- 2つのシリアル通信 インターフェイス（SCL）、標準的なUART
-高められたコントローラー区域ネットワーク（eCAN）
- 多重チャンネルの緩衝されたシリアル ポート（McBSP）
•12ビットADCの16のチャネル
-2x8Channelの入力多重交換装置
- Sample-and-Hold 2
- 単一/同時転換
-速い換算値:80 ns/12.5 MSPS
•56までの一般目的入力/出力（GPIO）ピン•高度の模範化の特徴
-分析および中断点機能
- リアルタイムはハードウェアでデバッグする
•開発ツールは含んでいる
- ANSI C/C++の編集者/アセンブラー/リンカ
- コード作曲家のスタジオTM IDE
- DSP/BIOSTM
- JTAGスキャン コントローラー（1）
•ローパワー モードおよび力の節約
-、スタンバイ遊んでいる、停止モードは支えた
- ディスエイブルの個々の周辺時計
TMS320F2812ZHHAの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
