詳細情報 |
|||
| シリーズ: | 、AEC-Q100のC2000™ C28xの定点自動車 | パッケージ: | 管 |
|---|---|---|---|
| プロダクト状態: | 時代遅れ | 中心プロセッサ: | C28x |
| コア サイズ: | 32ビット単心 | 速度: | 150MHz |
| 結合性: | CANbus、EBI/EMI、McBSP、SCI、SPI、UART/USART | ペリフェラル: | DMA、POR、PWM、WDT |
| ハイライト: | TMS320F2812ZHHS、温度センサーチップ MCU、MCU 32 ビット 256kb フラッシュ 179bga,Temperature Sensor Chip MCU,MCU 32bit 256kb Flash 179bga |
||
製品の説明

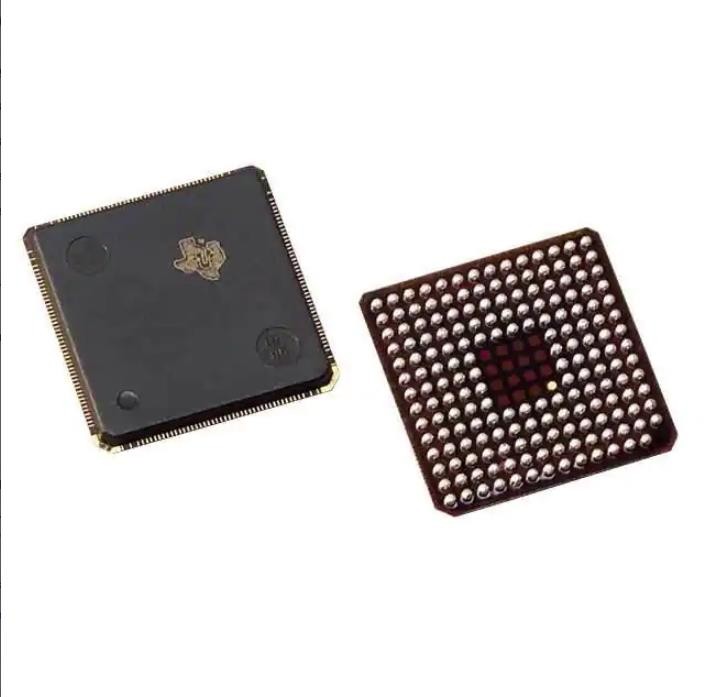

TMS320F2812ZHHS 集積回路 IC Mcu 32 ビット 256kb フラッシュ 179bga
C28x 車載、AEC-Q100、C2000™ C28x 固定小数点マイクロコントローラ IC 32 ビット シングルコア 150MHz 256KB（128K x 16） フラッシュ 179-BGA MicroStar（12x12）
仕様 TMS320F2812ZHHS
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100、C2000™ C28x 固定小数点 |
| パッケージ | チューブ |
| 製品の状態 | 廃止 |
| コアプロセッサ | C28x |
| コアサイズ | 32ビットシングルコア |
| スピード | 150MHz |
| 接続性 | CANbus、EBI/EMI、McBSP、SCI、SPI、UART/USART |
| 周辺機器 | DMA、POR、PWM、WDT |
| I/O数 | 56 |
| プログラムメモリサイズ | 256KB (128K×16) |
| プログラムメモリの種類 | 閃光 |
| EEPROMのサイズ | - |
| RAM サイズ | 18K×16 |
| 電圧 - 電源 (Vcc/Vdd) | 1.81V～2V |
| データコンバータ | A/D 16x12b |
| 発振器の種類 | 内部 |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 179-LFBGA |
| サプライヤーデバイスパッケージ | 179-BGA マイクロスター (12x12) |
| 基本製品番号 | TMS320 |
の特徴TMS320F2812ZHHS
• 高性能スタティック CMOS テクノロジー
– 150 MHz (6.67 ns サイクル時間)
– 低電力 (135 MHz で 1.8 V コア、150 MHz で 1.9 V コア、3.3 VI/O) 設計
• JTAG バウンダリ スキャンのサポート (1)
• 高性能 32 ビット CPU (TMS320C28x™)
– 16 x 16 および 32 x 32 MAC 操作
– 16 x 16 デュアル MAC
– ハーバードバスのアーキテクチャ
– アトミックオペレーション
– 高速な割り込み応答と処理
– 統合メモリプログラミングモデル
– 4M リニアプログラム/データアドレス到達
– コード効率 (C/C++ およびアセンブリ)
– TMS320F24x/LF240x プロセッサーのソースコード互換
• オンチップメモリ
– フラッシュ デバイス: 最大 128K x 16 フラッシュ (4 つの 8K x 16 セクターおよび 6 つの 16K x 16 セクター)
– ROM デバイス: 最大 128K x 16 ROM
– 1K x 16 OTP ROM
– L0 および L1: 4K x 16 の 2 ブロック、それぞれシングル アクセス RAM (SARAM)
– H0: 8K x 16 SARAM の 1 ブロック
– M0 および M1: 1K x 16 の各 SARAM の 2 ブロック
• ブート ROM (4K x 16)
– ソフトウェアブートモードあり
– 標準の数学テーブル
• 外部インターフェース (2812)
– 合計 1M x 16 以上のメモリ
– プログラム可能な待機状態
– プログラム可能な読み取り/書き込みストローブ タイミング
– 3 つの個別のチップセレクト
• エンディアン: リトルエンディアン
• クロックとシステム制御
– 動的なPLL比変更をサポート
– オンチップオシレータ
– ウォッチドッグタイマーモジュール
• 3 つの外部割り込み
• ペリフェラル割り込み拡張 (PIE) ブロック
45 個のペリフェラル割り込みをサポート
• 3 つの 32 ビット CPU タイマー
• 128ビットセキュリティキー/ロック
– フラッシュ/ROM/OTP および L0/L1 SARAM を保護
– ファームウェアのリバースエンジニアリングを防止します
• モーター制御周辺機器
– 2 人のイベント マネージャー (EVA、EVB)
– 240xA デバイスと互換性あり
• シリアルポート周辺機器
– シリアル ペリフェラル インターフェイス (SPI)
– 2 つのシリアル通信インターフェイス (SCI)、標準 UART
– 拡張コントローラーエリアネットワーク (eCAN)
– マルチチャネルバッファシリアルポート (McBSP)
• 12ビットADC、16チャンネル
– 2 x 8 チャンネル入力マルチプレクサ
– 2 つのサンプル アンド ホールド
– 単一/同時変換
– 高速変換速度: 80 ns/12.5 MSPS
• 最大 56 個の汎用 I/O (GPIO) ピン
• 高度なエミュレーション機能
– 分析およびブレークポイント関数
– ハードウェアによるリアルタイムデバッグ
• 開発ツールには以下が含まれます
– ANSI C/C++ コンパイラ/アセンブラ/リンカ
– Code Composer Studio™ IDE
– DSP/BIOS™
– JTAG スキャン コントローラー
• 低電力モードと省電力
– IDLE、STANDBY、HALT モードをサポート
– 個々のペリフェラルクロックを無効にする
アプリケーションのTMS320F2812ZHHS
TMS320F2810、TMS320F2811、TMS320F2812、TMS320C2810、TMS320C2811、および TMS320C2812 TMS320C28x™ DSP 世代のデバイスは、高度に統合され、高性能です。 要求の厳しい制御アプリケーション向けのソリューション。機能ブロックとメモリマップについては、以下で説明します。 セクション 3、機能概要。このドキュメントでは、TMS320F2810、TMS320F2811、および TMS320F2812 を F2810 と省略します。 それぞれF2811、F2812。F281x は 3 つのフラッシュ デバイスすべてを示します。TMS320C2810、TMS320C2811、TMS320C2812 はそれぞれ C2810、C2811、C2812 と省略されます。C281x は 3 つすべてを示します ROM デバイス。2810 は F2810 と C2810 の両方のデバイスを示します。2811 は F2811 と C2811 の両方を表します デバイス。2812 は F2812 と C2812 の両方のデバイスを示します。
環境および輸出の分類TMS320F2812ZHHS
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
