詳細情報 |
|||
| プロダクト状態: | 活動的 | チャネルの数: | 1 |
|---|---|---|---|
| 電圧-分離: | 3750Vrms | 現在の移動比率（分）: | 130%の@ 5mA |
| 現在の移動比率（最高）: | 260% @ 5mA | で回しなさい/消しなさい時間（タイプ）を: | 3µs、3µs |
| 上昇/落下の時間（タイプ）: | 2µs、3µs | 入れられたタイプ: | DC |
| ハイライト: | ACPL-217-56BE,温度検出器の破片のオプティカルアイソレータ,オプティカルアイソレータIC 3.75kv |
||
製品の説明

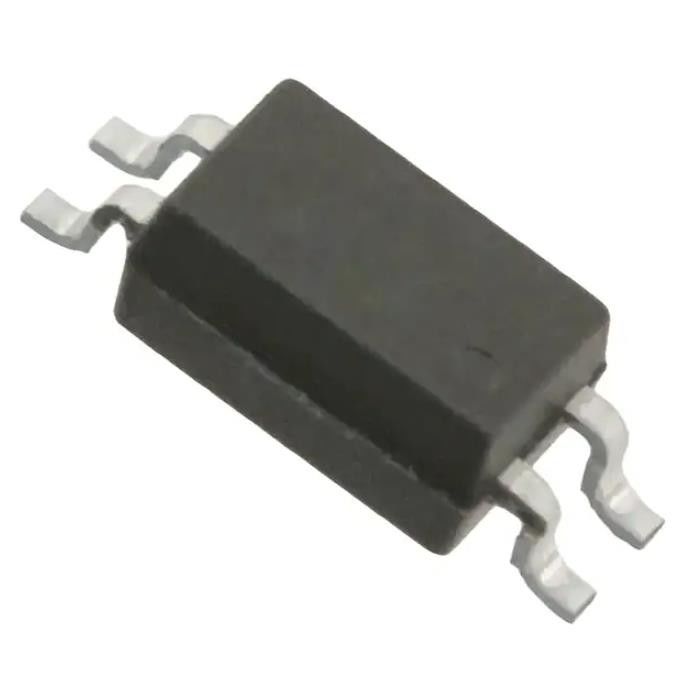

ACPL-217-56BEの集積回路ICの破片のオプティカルアイソレータ3.75kv TRANS 4so
オプティカルアイソレータのトランジスターは3750Vrms 1チャネル4-SOを出力した
ACPL-217-56BEの指定
| タイプ | 記述 |
| 部門 | アイソレーター |
| オプティカルアイソレータ | |
| 光起電トランジスターはオプティカルアイソレータを出力した | |
| Mfr | 限られるBroadcom |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| チャネルの数 | 1 |
| 電圧-分離 | 3750Vrms |
| 現在の移動比率（分） | 130%の@ 5mA |
| 現在の移動比率（最高） | 260% @ 5mA |
| で回しなさい/消しなさい時間（タイプ）を | 3µs、3µs |
| 上昇/落下の時間（タイプ） | 2µs、3µs |
| 入れられたタイプ | DC |
| 出力タイプ | トランジスター |
| 電圧-出力（最高） | 80V |
| 現在-出力/チャネル | 50mA |
| 前方電圧- （Vf） （タイプ） | 1.2V |
| 現在- （）前方DC （最高） | 50 mA |
| Vceの飽和（最高） | 400mV |
| 実用温度 | -55°C | 110°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 4-SOIC （0.173"、4.40mmの幅） |
| 製造者装置パッケージ | 4-SO |
| 基礎プロダクト数 | ACPL-217 |
ACPL-217-56BEの特徴
• 現在の移動比率（CTR）:50% （最低）の= 5 mA、VCC = 5V
•高い入出力分離の電圧（VISO）:3750VRMS
•非包和応答時間（tr）:VCCの2つのμs （典型的な） = 10V、IC = 2 mA、RL= 100Ω
•そうパッケージ
•CMR:10 kV/μs （典型的な）
•安全および規制当局の許可
– cUL
– IEC/EN/DIN EN 60747-5-2
•利用できる選択
– CTRのランク0、A、B、CおよびD
ACPL-217-56BEの適用
• プログラマブル コントローラ、コンピュータのための入力/出力インターフェイス
•順序のコントローラー
•システム電気器具、計器
•異なった潜在性の回路とインピーダンス間の信号伝達
ACPL-217-56BEの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
