詳細情報 |
|||
| スルー・レート: | 2V/µs | 利益帯域幅プロダクト: | 7つのMHz |
|---|---|---|---|
| -3dbの帯域幅: | 1.2MHz | 現在-入れられたバイアス: | 500 pA |
| 電圧-入れられたオフセット: | 120 µV | 現在-供給: | 900µA （x2チャネル） |
| 現在-出力/チャネル: | 18 mA | 電圧-供給のスパン（分）: | 4.6 V |
| ハイライト: | AD8222HACPZ-R7温度検出器の破片,AD8222HACPZ-R7,Inst Amp 2回路16LFCSP |
||
製品の説明

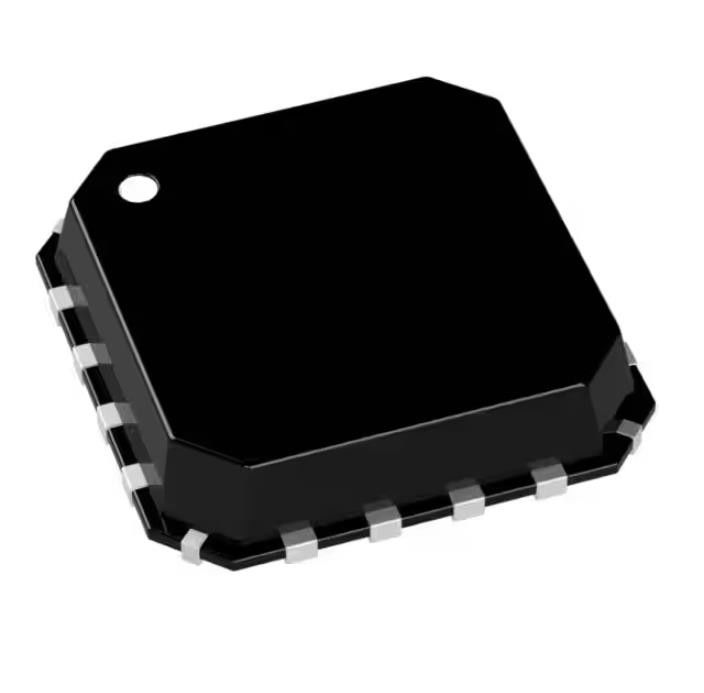

AD8222HACPZ-R7集積回路IC Inst Amp 2回路16lfcsp
AD8222HACPZ-R7集積回路ICはInst Amp 2回路16lfcspを欠く
器械使用のアンプ2回路16-LFCSP-VQ （4x4）
AD8222HACPZ-R7の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 線形 | |
| アンプ | |
| 器械使用、操作Ampsの緩衝Amps | |
| Mfr | アナログ・デバイセズ株式会社。 |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| アンプのタイプ | 器械使用 |
| 回路の数 | 2 |
| 出力タイプ | - |
| スルー・レート | 2V/µs |
| 利益帯域幅プロダクト | 7つのMHz |
| -3dbの帯域幅 | 1.2 MHz |
| 現在-入れられたバイアス | 500 pA |
| 電圧-入れられたオフセット | 120 µV |
| 現在-供給 | 900µA （x2チャネル） |
| 現在-出力/チャネル | 18 mA |
| 電圧-供給のスパン（分） | 4.6 V |
| 電圧-供給のスパン（最高） | 36ボルト |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 16-VQFN、CSP |
| 製造者装置パッケージ | 16-LFCSP-VQ （4x4） |
| 基礎プロダクト数 | AD8222 |
AD8222HACPZ-R7の特徴
×小さい4つのmmのの2つのチャネル4 mm LFCSP
利益はアンプごとの1つの抵抗器によって置いた（G = 1から10,000）
低雑音
1つのkHzの8 nV/√Hz
0.25のµV PP （0.1 Hzから10のHz）
高精度なdcの性能（B級）
60のµVの最高の入力オフセット電圧
0.3 ΜV/°Cの最高はオフセットの漂流を入れた
1.0 nAの最高の入力バイアス流れ
126 dB最低CMRR （G = 100つ）
優秀なAC性能
140のkHzの帯域幅（G = 100つ）
0.001%への13のµsの演算時間
差動出力オプション（単一チャネル）
十分に指定される
調節可能な共通モード出力
供給の範囲:±2.3 Vから±18 V
AD8222HACPZ-R7の適用
多重チャンネルのデータ収集のための
ECGおよび医学の器械使用
工業プロセス制御
ホイートストン・ブリッジ センサー
差動はのために運転する
高リゾリューションの入力ADCs
リモート センサー
AD8222HACPZ-R7の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
