詳細情報 |
|||
| 温度-支部--を感じる: | -50°C | 150°C | 電圧-供給: | 1.5V | 5.5V |
|---|---|---|---|
| 決断: | 5.5 | 13.6mV/°C | 正確さ-最も高く（最も低い）: | ±1.5°C （±2.7°C） |
| テスト条件: | 20°C | 40°C （0°C | 150°C） | 実用温度: | -50°C | 150°C |
| 製造者装置パッケージ: | SC-70-5 | タイプの取付け: | 表面の台紙 |
製品の説明

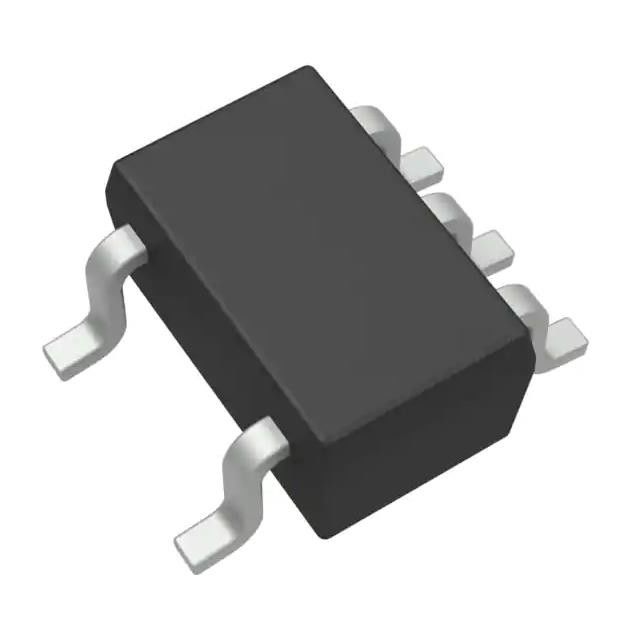

LM94022BIMGX/NOPB 温度センサーチップ -50C-150C SC70-5 5.5 〜 13.6mV/°C
温度センサー アナログ、ローカル -50°C ～ 150°C 5.5 ～ 13.6mV/°C SC-70-5
仕様 LM94022BIMGX/NOPB
| タイプ | 説明 |
| カテゴリー | センサー、トランスデューサー |
| 温度センサー | |
| アナログおよびデジタル出力 | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| 製品の状態 | アクティブ |
| センサーの種類 | アナログ、ローカル |
| 温度検知 - ローカル | -50℃～150℃ |
| 温度検知 - リモート | - |
| 出力タイプ | アナログ電圧 |
| 電圧 - 電源 | 1.5V～5.5V |
| 解決 | 5.5～13.6mV/℃ |
| 特徴 | プログラム可能な解像度 |
| 精度 - 最高 (最低) | ±1.5℃（±2.7℃） |
| 試験条件 | 20℃～40℃（0℃～150℃） |
| 動作温度 | -50℃～150℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 5-TSSOP、SC-70-5、SOT-353 |
| サプライヤーデバイスパッケージ | SC-70-5 |
| 基本製品番号 | LM94022 |
特徴のLM94022BIMGX/NOPB
• LM94022/-Q1 は AEC-Q100 グレード 0 の認定を受けており、車載グレードのフローで製造されています。
• 5.4μAの低消費電流で1.5V～5.5Vの低動作
• ±50µAのソース電流能力を備えたプッシュプル出力
• 4 つの選択可能なゲイン
• -50°C ～ +150°C の広い温度範囲にわたって非常に正確:
– 20℃～40℃の範囲で±1.5℃の温度精度
– –50℃～70℃の範囲で±1.8℃の温度精度
– –50℃～90℃の範囲で±2.1℃の温度精度
– –50℃～150℃の範囲で±2.7℃の温度精度
• 出力は短絡保護されています
• 非常に小型の SC70 パッケージ
• TO-92 パッケージの同様の機能については、LMT84、LMT85、LMT86、または LMT87 を参照してください。
• 業界標準の LM20 温度センサーと互換性のある設置面積
アプリケーションのLM94022BIMGX/NOPB
• 自動車
• 携帯電話
• ワイヤレストランシーバー
• バッテリー管理
• ディスクドライブ
• ゲーム
• 家電製品
環境および輸出の分類のLM94022BIMGX/NOPB
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
