詳細情報 |
|||
| ダイオード構成: | 1組の共通の陰極 | 技術: | ショットキー |
|---|---|---|---|
| 電圧- DCの逆（（最高） Vr）: | 35ボルト | 現在-調整される平均（Io） （ダイオードごとに）: | 10A |
| 前方電圧- （（最高） Vf） @: | 650 mV @ 10 A | 速度: | 速い回復=< 500ns、> 200mA （Io） |
| 現在-逆の漏出@ Vr: | 100 µA @ 35ボルト | 実用温度-接続点: | -65°C | 150°C |
製品の説明

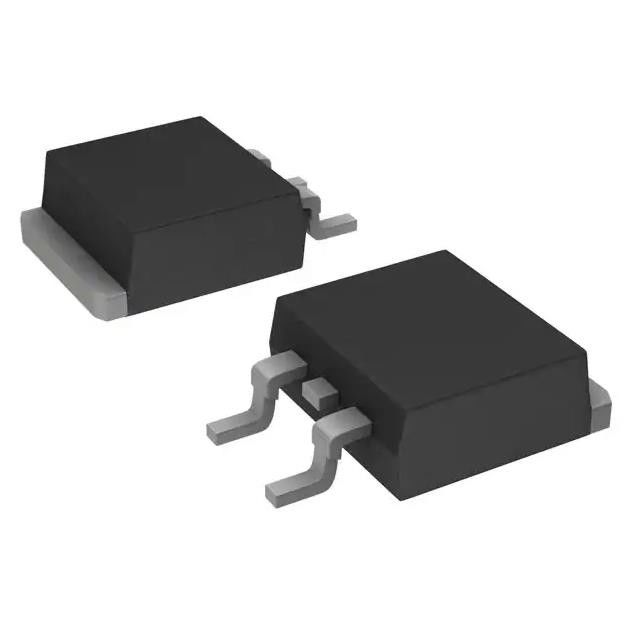

MBRB2035CTHE3/81ダイオードの配列1組35のV 10A TO-263-3 Dの²朴TO-263AB
ダイオードの配列1組の共通の陰極35 V 10Aの表面の台紙TO-263-3のDの²朴（2つの鉛+タブ）、TO-263AB
MBRB2035CTHE3/81の指定
| タイプ | 記述 |
| 部門 | 分離した半導体製品 |
| ダイオード | |
| 整流器 | |
| ダイオードの配列 | |
| Mfr | Vishay大将半導体-ダイオード部 |
| シリーズ | 、AEC-Q101自動車 |
| パッケージ | テープ及び巻き枠（TR） |
| ダイオード構成 | 1組の共通の陰極 |
| 技術 | ショットキー |
| 電圧- DCの逆（（最高） Vr） | 35ボルト |
| 現在-調整される平均（Io） （ダイオードごとに） | 10A |
| 前方電圧- （（最高） Vf） @ | 650 mV @ 10 A |
| 速度 | 速い回復=< 500ns=""> 200mA （Io） |
| 現在-逆の漏出@ Vr | 100 µA @ 35ボルト |
| 実用温度-接続点 | -65°C | 150°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | TO-263-3のDの²朴（2つの鉛+タブ）、TO-263AB |
| 製造者装置パッケージ | TO-263AB （Dの²朴） |
| 基礎プロダクト数 | MBRB20 |
MBRB2035CTHE3/81の特徴
•パワー・パック
•過電圧の保護のためのGuardring
•低い電力の損失、高性能
•低い前方電圧低下
•高い前方サージ機能
•高周波操作
•大会MSLのレベル1、J-STD-020ごとに、245 °CのLFの最高のピーク（D2PAK （TO-263ABの）パッケージのために）
•はんだの浴室の温度275の°Cの最高、JESD 22-B106ごとの10 s、（ITO-220ABのパッケージのために）
•AEC-Q101は修飾した
MBRB2035CTHE3/81の適用
低電圧の使用のため、転換モード電源、惰性で動くダイオード、DC/DCの高周波整流器
コンバーターおよび極性の保護適用。
MBRB2035CTHE3/81の機械データ
場合:ITO-220AB、D2PAK （TO-263AB）
形成の混合物はUL 94のV-0燃焼性の評価に会う
RoHS迎合的な基盤P/N.E. 3 -商業用等級
基盤P/NHE3_X -、AEC-Q101修飾したRoHS迎合的な
（「_X」は修正コードを、例えば表示する。、B、…）
ターミナル:每にsolderable無光沢のスズメッキをされた鉛
J-STD-002およびJESD 22-B102
E3接尾辞はJESD 201のクラス1Aのひげテストに、HE3接尾辞会う
JESD 201のクラス2のひげテストに会う
極性:印を付けられる
トルクの取付け:10の内部lbs最高
MBRB2035CTHE3/81の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
