詳細情報 |
|||
| 電圧- DCの逆（（最高） Vr）: | 40ボルト | 現在-調整される平均（Io）: | 250mA |
|---|---|---|---|
| 前方電圧- （（最高） Vf） @: | 600 mV @ 200 mA | 速度: | 速い回復=< 500ns、> 200mA （Io） |
| 逆の回復時間（trr）: | 10 ns | 現在-逆の漏出@ Vr: | 5 µA @ 30ボルト |
| キャパシタンス@ Vr、F: | 50pF @ 0V、1MHz | 実用温度-接続点: | -65°C | 125°C |
製品の説明

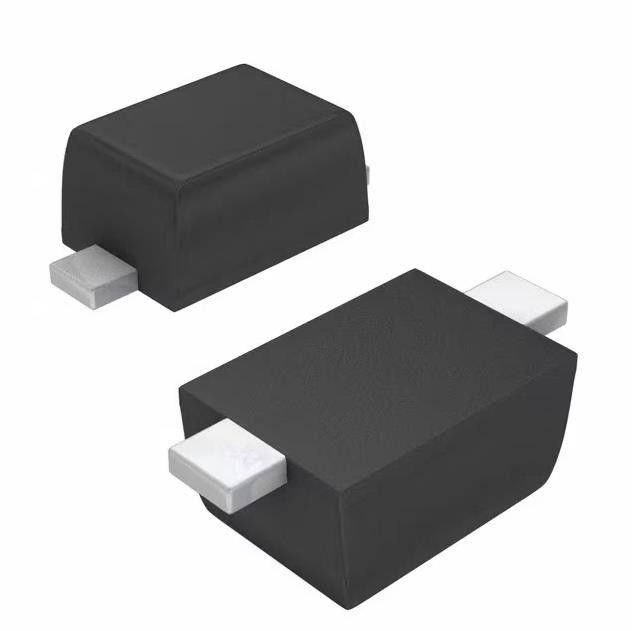

SDM20U40-7 ダイオード 40 V 250mA 面実装 SOD-523 高速リカバリ
ダイオード 40 V 250mA 面実装 SOD-523
仕様 SDM20U40-7
| タイプ | 説明 |
| カテゴリー | ディスクリート半導体製品 |
| ダイオード | |
| 整流器 | |
| 単一ダイオード | |
| 製造元 | ダイオードズ・インコーポレーテッド |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| 製品の状態 | アクティブ |
| テクノロジー | ショットキー |
| 電圧 - DC 逆方向 (Vr) (最大) | 40V |
| 電流 - 平均整流 (Io) | 250mA |
| 電圧 - 順方向 (Vf) (最大) @ If | 600mV @ 200mA |
| スピード | 高速回復 =< 500ns、> 200mA (Io) |
| 逆回復時間 (trr) | 10ns |
| 電流 - 逆漏れ電流 @ Vr | 5μA@30V |
| 静電容量 @ Vr、F | 50pF @ 0V、1MHz |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | SC-79、SOD-523 |
| サプライヤーデバイスパッケージ | SOD-523 |
| 動作温度 - ジャンクション | -65℃～125℃ |
| 基本製品番号 | SDM20 |
特徴のSDM20U40-7
低い順電圧降下
過渡保護のためのガードリング構造
無視できるほどの逆回復時間
低い逆方向容量
超小型表面実装パッケージ
完全鉛フリーおよび完全 RoHS 準拠 (注 1 および 2)
ハロゲンおよびアンチモンフリー。「緑色」のデバイス (注 3)
この部品は、高信頼性に関する JEDEC 標準 (AEC-Q の参照として) に適合しています。
自動車準拠部品は別のデータシート (SDM20U40Q) で入手可能です。
機械的データ のSDM20U40-7
パッケージ: SOD523
パッケージの材質: 成形プラスチック、「グリーン」成形コンパウンド。UL 可燃性分類評価 94V-0
耐湿性: J-STD-020 に基づくレベル 1
端子: 鉛フリーメッキ (マット錫仕上げ)。MIL-STD-202、メソッド 208 に従ってはんだ付け可能
極性: カソードバンド
重量: 0.002 グラム (概算)
環境および輸出の分類のSDM20U40-7
属性 説明 RoHS ステータス ROHS3準拠 感湿性レベル (MSL) 1 (無制限) リーチステータス REACHは影響を受けない ECCN EAR99
