詳細情報 |
|||
| 出力の数: | 1 | 入る電圧- （分）: | 7.5v |
|---|---|---|---|
| 入る電圧- （最高）: | 48V | 電圧-出力（分/固定されて）: | 1.225V |
| 電圧-出力（最高）: | 40V | 現在-出力: | 650mA |
| 頻度-切換え: | 1MHzまで | 実用温度: | -40°C | 125°C （TJ） |
| ハイライト: | LM25017MRE NOPB、1.225V スイッチングレギュレータ IC、650mA 8-PowerSOIC レギュレータ IC,1.225V Switching Regulator IC,650mA 8-PowerSOIC Regulator IC |
||
製品の説明

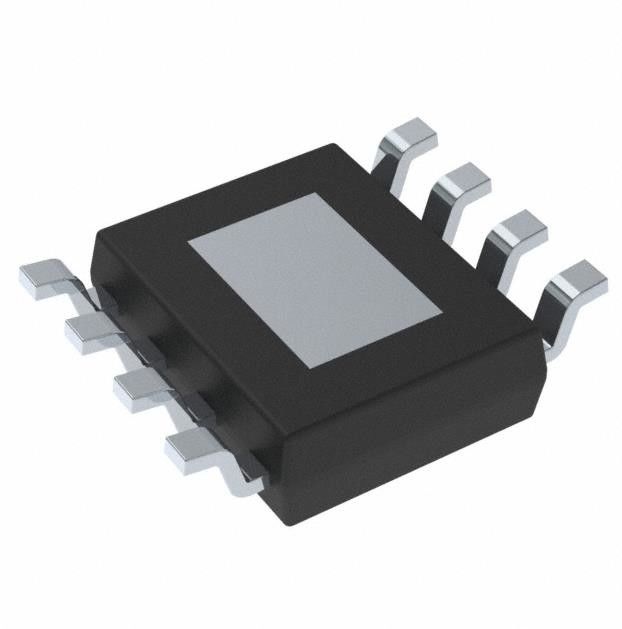

LM25017MRE/NOPB スイッチングレギュレータ IC 1.225V 1 出力 650mA 8-PowerSOIC
降圧 スイッチングレギュレータ IC ポジティブ 可変 1.225V 1 出力 650mA 8-PowerSOIC（0.154インチ、3.90mm幅）
仕様 LM25017MRE/NOPB
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 7.5V |
| 電圧 - 入力 (最大) | 48V |
| 電圧 - 出力 (最小/固定) | 1.225V |
| 電圧 - 出力 (最大) | 40V |
| 電流 - 出力 | 650mA |
| 周波数 - スイッチング | 最大1MHz |
| 同期整流器 | はい |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-PowerSOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 8-SO パワーパッド |
| 基本製品番号 | LM25017 |
特徴のLM25017MRE/NOPB
• 7.5V～48Vの広い入力範囲
• 650mAのハイサイドおよびローサイドスイッチを統合
• ショットキーダイオードは不要
• 一定のオンタイム制御
• ループ補償は不要
• 超高速過渡応答
• ほぼ一定の動作周波数
• インテリジェントなピーク電流制限
• 出力電圧は1.225Vから調整可能
• 高精度 2% フィードバックリファレンス
• 周波数は1MHzまで調整可能
• 調整可能な低電圧ロックアウト (UVLO)
• リモートシャットダウン
• サーマルシャットダウン
• LM25017 と WEBENCH® パワー デザイナーを使用してカスタム設計を作成
アプリケーションのLM25017MRE/NOPB
• 産業機器
• スマートパワーメーター
• 通信システム
• 絶縁バイアス電源 (Fly-Buck™)
環境および輸出の分類のLM25017MRE/NOPB
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
