詳細情報 |
|||
| A/Dのコンバーターの数: | 1 | 建築: | シグマ デルタ |
|---|---|---|---|
| 参照のタイプ: | 外的、内部 | 電圧-供給、アナログ: | 2.7V～5.25V |
| 電圧-供給、デジタル: | 2.7V～5.25V | 特徴: | PGAの温度検出器 |
| 実用温度: | -40°C | 105°C | パッケージ/場合: | 28-TSSOP （0.173"、4.40mmの幅） |
製品の説明

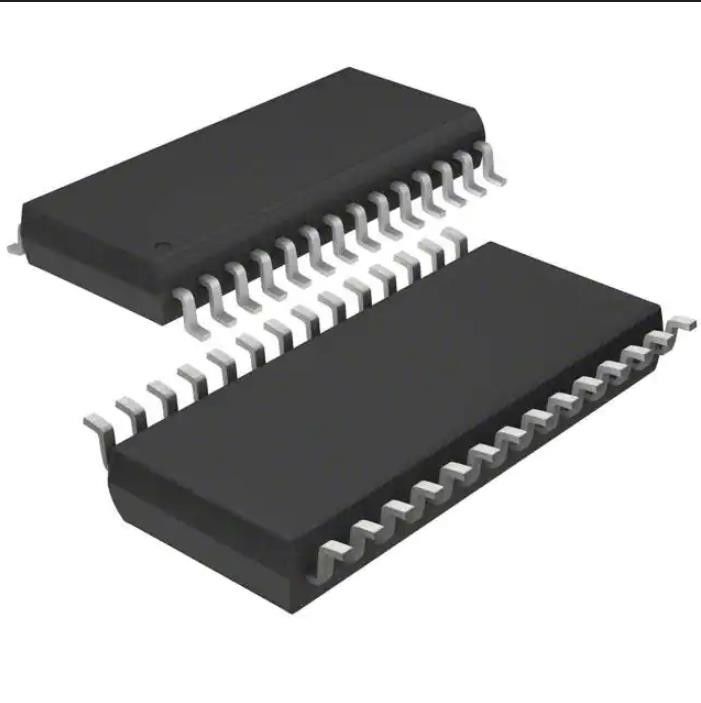

ADS1248IPWR 温度センサーチップ Ic Adc 24 ビット シグマデルタ 28tssop
24 ビット アナログ - デジタル コンバータ 4、7 入力 1 シグマデルタ 28-TSSOP
仕様 ADS1248IPWR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| データ収集 | |
| アナログ - デジタル コンバーター (ADC) | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| ビット数 | 24 |
| サンプリングレート (毎秒) | 2k |
| 入力数 | 4、7 |
| 入力方式 | 差動、シングルエンド |
| データインターフェース | SPI |
| 構成 | MUX-PGA-ADC |
| 比率 - S/H:ADC | - |
| A/Dコンバータの数 | 1 |
| 建築 | シグマデルタ |
| 参照タイプ | 外部、内部 |
| 電圧 - 電源、アナログ | 2.7V～5.25V |
| 電圧 - 電源、デジタル | 2.7V～5.25V |
| 特徴 | PGA、温度センサー |
| 動作温度 | -40℃～105℃ |
| パッケージ・ケース | 28-TSSOP (0.173インチ、幅4.40mm) |
| サプライヤーデバイスパッケージ | 28-TSSOP |
| 取付タイプ | 表面実装 |
| 基本製品番号 | ADS1248 |
の特徴ADS1248IPWR
• 最大 2 kSPS までのプログラム可能なデータ レート
• すべてのデータを単一サイクルでセトリング料金
• 50 Hz と 60 Hz の同時20歳で拒絶反応SPS
• 8 個のアナログ マルチプレクサ (ADS1248)そして4(ADS1247) 独立して選択可能入力
• 低ノイズ PGA: PGA 128 で 48 nVRMS
• デュアルマッチングのプログラム可能な励起現在情報源
• 低ドリフトの内部 2.048 V リファレンス:10ppm/℃（最大）
• センサー断線検出
• 4 または 8 個の汎用 I/O (ADS1247、ADS1248)
• 内部温度センサー
• 電源と VREF の監視(ADS1247、ADS1248)
• セルフおよびシステムキャリブレーション
• SPI™ 互換シリアルインターフェイス
• アナログ電源: ユニポーラ (2.7 V ～ 5.5 V)25V）およびバイポーラ (2.5 V) 動作
• デジタル電源: 2.7 V ～ 5.25 V
アプリケーションのADS1248IPWR
• 温度センサーの測定:
– RTD、熱電対、およびサーミスター
• 圧力測定
• 流量計
• ファクトリーオートメーションとプロセス制御
環境および輸出の分類ADS1248IPWR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
