詳細情報 |
|||
| 出力の数: | 1 | 出力段階: | 1 |
|---|---|---|---|
| 電圧-供給（Vcc/Vdd）: | 6V | 60V | 頻度-切換え: | 200kHz | 990kHz |
| 使用率: | （最高の） 95% | 同期整流器: | いいえ |
| クロック同期: | はい | 実用温度: | -40°C | 125°C （TJ） |
製品の説明

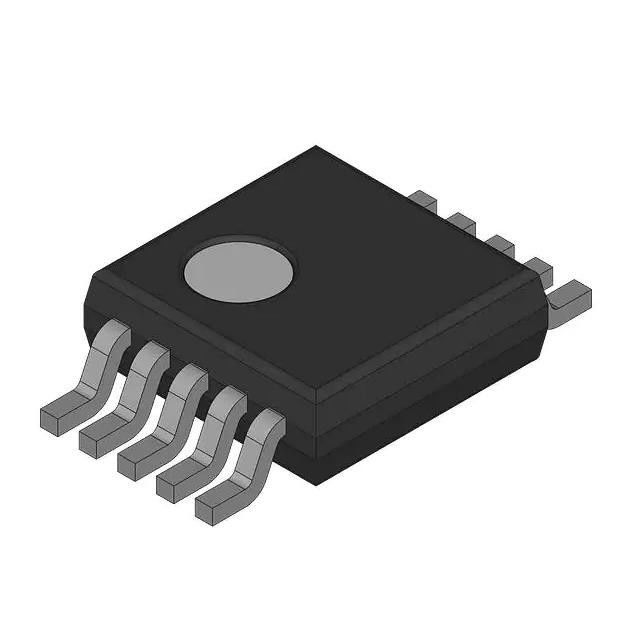

LM5022MME/NOPB レギュレータ コントローラ IC 正出力 DC-DC 10-VSSOP
昇圧、SEPIC レギュレータの正出力昇圧、昇圧/降圧 DC-DC コントローラ IC 10-VSSOP
仕様 LM5022MME/NOPB
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| DC DC スイッチング コントローラー | |
| 製造元 | ナショナルセミコンダクター |
| シリーズ | - |
| パッケージ | バルク |
| 製品の状態 | アクティブ |
| 出力タイプ | トランジスタドライバー |
| 関数 | ステップアップ、ステップアップ/ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | ブースト、SEPIC |
| 出力数 | 1 |
| 出力フェーズ | 1 |
| 電圧 - 電源 (Vcc/Vdd) | 6V～60V |
| 周波数 - スイッチング | 200kHz～990kHz |
| デューティ サイクル (最大) | 95% |
| 同期整流器 | いいえ |
| クロック同期 | はい |
| シリアルインターフェース | - |
| 制御機能 | 周波数制御、ソフトスタート |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 10-TFSOP、10-MSOP (0.118インチ、3.00mm幅) |
| サプライヤーデバイスパッケージ | 10-VSSOP |
| 基本製品番号 | LM5022 |
特徴のLM5022MME/NOPB
■ 60V スタートアップレギュレータを内蔵
■ 1A ピーク MOSFET ゲート ドライバー
■ VIN 範囲 6V ～ 60V
■ デューティサイクル制限90%
■ ヒステリシス付きのプログラム可能な UVLO
■ サイクルごとの電流制限
■ 外部同期可能（AC結合）
■ 単一抵抗による発振周波数設定
■ 傾斜補償
■ 調整可能なソフトスタート
■MSOP-10パッケージ
アプリケーションのLM5022MME/NOPB
■昇圧コンバータ
■SEPICコンバータ
環境および輸出の分類のLM5022MME/NOPB
| 属性 | 説明 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
