詳細情報 |
|||
| プロダクト状態: | 活動的 | ビットの数: | 12 |
|---|---|---|---|
| サンプリング レート（毎秒）: | 2M | 入力の数: | 2 |
| 入れられたタイプ: | 疑似差動 | データ インターフェイス: | SPI |
| 構成: | MUX-S/H-ADC | 比率- S/H:ADC: | 1:01 |
製品の説明

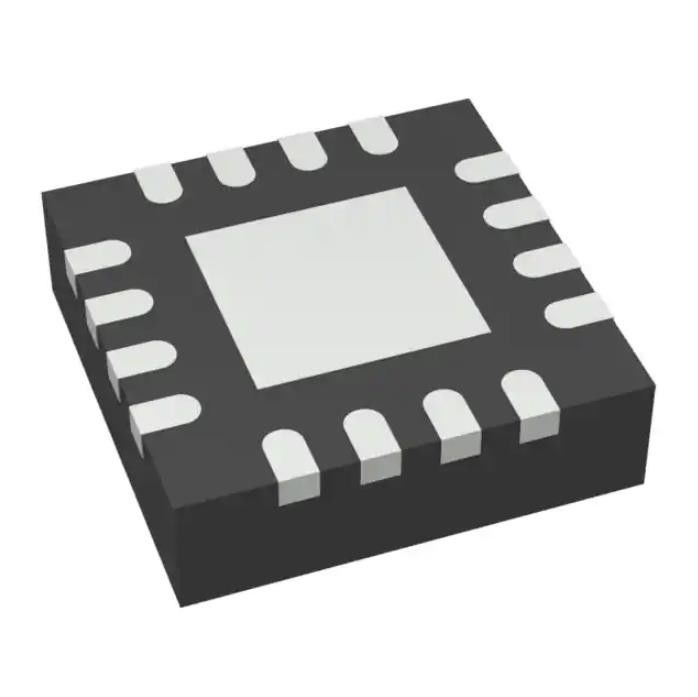

ADS7947SRTERの温度検出器の破片IC Adc 12bit Sar 16wqfn
12ビット アナログ・ディジタル変換器2は入れた1つのSAR 16-WQFN （3x3）を
ADS7947SRTERの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| データ収集 | |
| アナログ・ディジタル変換器（ADC） | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| ビットの数 | 12 |
| サンプリング レート（毎秒） | 2M |
| 入力の数 | 2 |
| 入れられたタイプ | 疑似差動 |
| データ インターフェイス | SPI |
| 構成 | MUX-S/H-ADC |
| 比率- S/H:ADC | 1:01 |
| A/Dのコンバーターの数 | 1 |
| 建築 | SAR |
| 参照のタイプ | 外面 |
| 電圧-供給、アナログ | 2.7V | 5.25V |
| 電圧-供給、デジタル | 1.65V | 5.25V |
| 特徴 | - |
| 実用温度 | -40°C | 125°C |
| パッケージ/場合 | 16-WFQFNはパッドを露出した |
| 製造者装置パッケージ | 16-WQFN （3x3） |
| タイプの取付け | 表面の台紙 |
| 基礎プロダクト数 | ADS7947 |
ADS7947SRTERの特徴
•サンプル率:2 MSPS
•Pin互換性がある家族:12-、10、8
かんだ
•高リゾリューション、高い効率:
– ADS7947:12箱の、2.1 MSPSかんだ
– ADS7948:10箱の、2.57 MSPSかんだ
– ADS7949:8箱の、3 MSPSかんだ
•優秀な性能:
–行方不明のコード
– INL:1 LSB （最高）
– SNR:72 dB （分）
•低い電力:
– 2-MSPS操作の7.5 MW
–低速でパワー自動車:
– 500 kSPSの3.8 MW
– 100 kSPSの0.8 MW
– 20 kSPSの0.16 MW
•広い供給の範囲:
–アナログ:2.7 Vから5.5ボルト
–デジタル:1.65 VにAVDD
•SPI互換性があるシリアル・インタフェース
•延長温度較差:– 40°C
+125°Cに
•小さい足跡:× 3 mmの3 mm WQFN
ADS7947SRTERの適用
•通信システム
•光学ネットワーキング
•医学の器械使用
•電池式装置
•データ収集 システム
ADS7947SRTERの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
