詳細情報 |
|||
| Mfr: | テキサス・インスツルメント | シリーズ: | microPOWER™ |
|---|---|---|---|
| パッケージ: | 管 | プロダクト状態: | 活動的 |
| ビットの数: | 12 | サンプリング レート（毎秒）: | 1M |
| 入力の数: | 4 | 入れられたタイプ: | 終わる単一 |
製品の説明

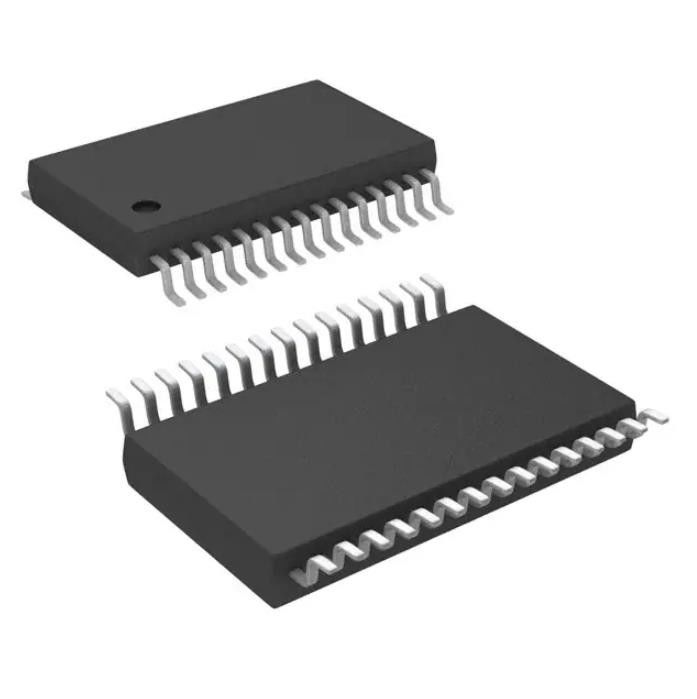

ADS7950SBDBTの温度検出器の破片IC Adc 12bit Sar 30tssop
12ビット アナログ・ディジタル変換器4は1つのSAR 30-TSSOPを入れた
ADS7950SBDBTの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| データ収集 | |
| アナログ・ディジタル変換器（ADC） | |
| Mfr | テキサス・インスツルメント |
| シリーズ | microPOWER™ |
| パッケージ | 管 |
| プロダクト状態 | 活動的 |
| ビットの数 | 12 |
| サンプリング レート（毎秒） | 1M |
| 入力の数 | 4 |
| 入れられたタイプ | 終わる単一 |
| データ インターフェイス | SPI |
| 構成 | MUX-S/H-ADC |
| 比率- S/H:ADC | 1:01 |
| A/Dのコンバーターの数 | 1 |
| 建築 | SAR |
| 参照のタイプ | 外面 |
| 電圧-供給、アナログ | 2.7V | 5.25V |
| 電圧-供給、デジタル | 1.7V | 5.25V |
| 特徴 | - |
| 実用温度 | -40°C | 125°C |
| パッケージ/場合 | 30-TFSOP （0.173"、4.40mmの幅） |
| 製造者装置パッケージ | 30-TSSOP |
| タイプの取付け | 表面の台紙 |
| 基礎プロダクト数 | ADS7950 |
ADS7950SBDBTの特徴
•1 MHzサンプル率の連続装置
•12-、10の8ビット決断の製品グループ
•ゼロ潜伏
•20 MHzシリアル・インタフェース
•アナログの供給の範囲:2.7から5.25ボルト
•入力/出力の供給の範囲:1.7から5.25ボルト
•2つのSWの選択可能な単極の、入れられた範囲:VREFへの0および0への2 x VREF
•チャネル選択のための自動および手動モード
•4、8チャンネル装置および12-の16チャネル装置は同じ足跡を共有する
•チャネルごとの2つのプログラム可能な警報レベル
•4それぞれGPIOsin構成可能のTSSOPのパッケージ:VQFNのパッケージの1 GPIO
•典型的な電力損失:14.5 MW （+VA 5 V、V） 1 MSPSの+VBD 3
•パワー現在（1つのμA）
•入れられた帯域幅（3 dBの47のMHz）
•38-、30 Pin TSSOPそして32-の24 Pin VQFNのパッケージ
ADS7950SBDBTの適用
•PLC/IPC
•光学ライン・カードの監視
•医学の器械使用
•デジタル電源
•多重チャンネルの、一般目的信号の監視
•高速データ収集 システム
•高速クローズド・ループ システム
ADS7950SBDBTの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
