詳細情報 |
|||
| プロダクト状態: | 活動的 | ビットの数: | 16 |
|---|---|---|---|
| サンプリング レート（毎秒）: | 630k | 入力の数: | 6 |
| 入れられたタイプ: | 終わる単一 | データ インターフェイス: | SPIの平行 |
| 構成: | S/H-ADC | 比率- S/H:ADC: | 1:01 |
製品の説明

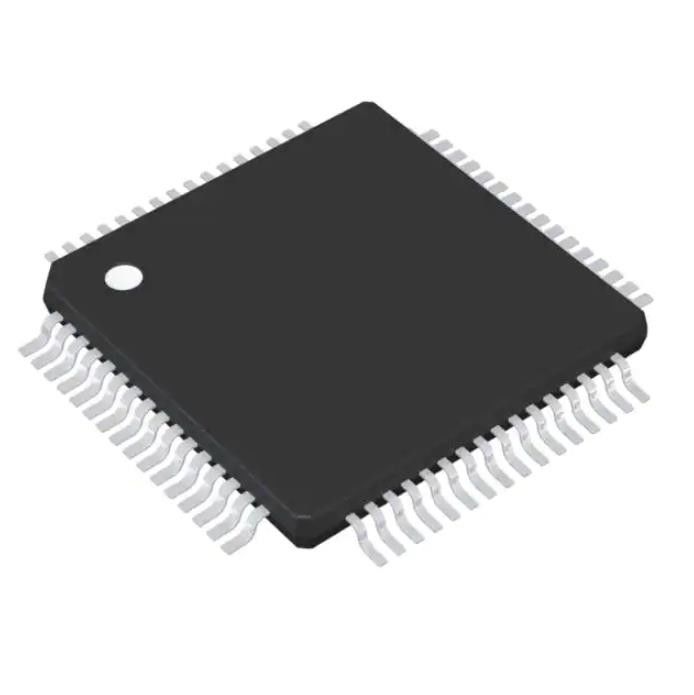

ADS8556IPMRの温度検出器の破片IC ADC 16BIT SAR 64LQFP
16ビット アナログ・ディジタル変換器6は入れた1つのSAR 64-LQFP （10x10）を
ADS8556IPMRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| データ収集 | |
| アナログ・ディジタル変換器（ADC） | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| ビットの数 | 16 |
| サンプリング レート（毎秒） | 630k |
| 入力の数 | 6 |
| 入れられたタイプ | 終わる単一 |
| データ インターフェイス | SPIの平行 |
| 構成 | S/H-ADC |
| 比率- S/H:ADC | 1:01 |
| A/Dのコンバーターの数 | 1 |
| 建築 | SAR |
| 参照のタイプ | 外的、内部 |
| 電圧-供給、アナログ | 5V |
| 電圧-供給、デジタル | 2.7V | 3.6V、5V |
| 特徴 | 同時見本抽出 |
| 実用温度 | -40°C | 125°C |
| パッケージ/場合 | 64-LQFP |
| 製造者装置パッケージ | 64-LQFP （10x10） |
| タイプの取付け | 表面の台紙 |
| 基礎プロダクト数 | ADS8556 |
ADS8556IPMRの特徴
•16-、14-、12ビット、Pin-そしてSoftware-Compatibleの系列ADCs
•3組で分かれる6つのSAR ADCs
•最高の内部転換の時計および参照のチャネルごとにデータ転送速度:ADS8556:630 kSPS （標準）または450 kSPS （SER） ADS8557:670 kSPS （標準）または470 kSPS （SER） ADS8558:730 kSPS （標準）または500 kSPS （SER）
•外的な転換の時計および参照の最高のデータ転送速度:800 kSPS （標準）または530 kSPS （SER）
•InputVoltageのPin選択可能かプログラム可能な範囲:12ボルトまで
•優秀なSN性能:ADS8556:91.5 dB、ADS8667:85 dB、ADS8668:73.9 dB
•プログラム可能な、緩衝された内部参照:0.5ボルトから2.5ボルトおよび0.5ボルトから3.0ボルト
•広範囲のパワー モード:
–深いパワー（待機モード）
–部分的なパワー
–パワー自動仮眠
•選択可能な平行かシリアル・インタフェース
•実用温度範囲:– 40°Cto 125°
ADS8556IPMRの適用
•力の質の測定
•保護リレー
•Multi-Axis運動制御
•プログラム可能な論理のコントローラー
•産業データ収集
ADS8556IPMRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
