詳細情報 |
|||
| 機能: | 並直列交換回路 | データ転送速度: | 3.36Gbps |
|---|---|---|---|
| 入れられたタイプ: | FPDリンクIII、LVDS | 出力タイプ: | CSI-2、MIPI |
| 入力の数: | 3 | 出力の数: | 2 |
| 電圧-供給: | 1.2V、1.8V、3.3V | 実用温度: | -40°C | 105°C （TA） |
製品の説明

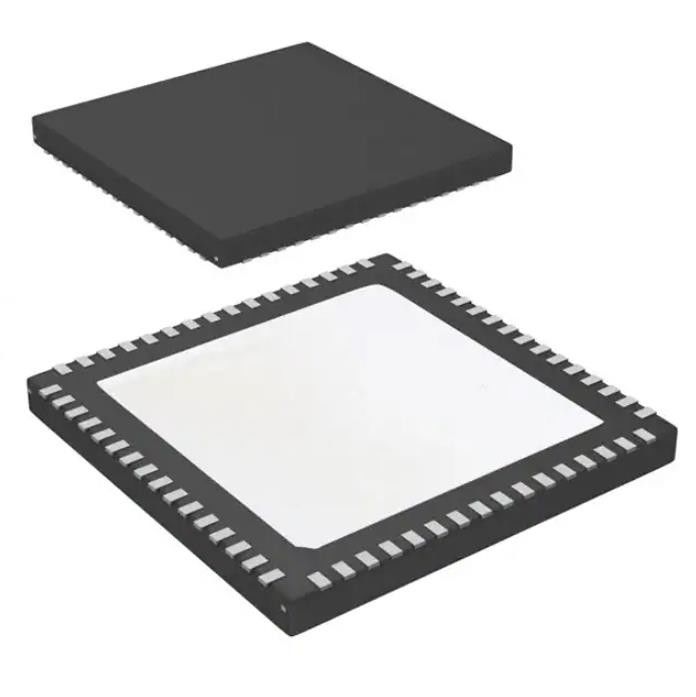

DS90UH940TNKDRQ1一般目的はFpd 64wqfnにIC Deserial Hdmiを中継で送る
3.36Gbps並直列交換回路3は入れた2出力64-WQFN （9x9）を
DS90UH940TNKDRQ1の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| インターフェイス | |
| Serializers、並直列交換回路 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100自動車 |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | Digiキーで中断される |
| 機能 | 並直列交換回路 |
| データ転送速度 | 3.36Gbps |
| 入れられたタイプ | FPDリンクIII、LVDS |
| 出力タイプ | CSI-2、MIPI |
| 入力の数 | 3 |
| 出力の数 | 2 |
| 電圧-供給 | 1.2V、1.8V、3.3V |
| 実用温度 | -40°C | 105°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 64-WFQFNはパッドを露出した |
| 製造者装置パッケージ | 64-WQFN （9x9） |
| 基礎プロダクト数 | DS90UH |
DS90UH940TNKDRQ1の特徴
•AEC-Q100は次の結果と修飾した:
–装置温度の等級2:– +105°Cの包囲された実用温度への40°C
•サポート ピクセル クロック周波数24ビット色の深さのWUXGA （1920×1200）および1080p60決断のための170までのMHz
•deskewの機能の1車線または2車線FPDリンクIIIインターフェイス
•MIPI®のD-PHY/CSI-2送信機
– CSI-2は選択可能な2 -か4の出力ポートを-車線操作、1.3までGbps各車線
–ビデオ フォーマット:RGB888/666/565、YUV422/420、RAW8/10/12
–プログラム可能な仮想チャネル鑑定器
•オン破片のキーの貯蔵を用いる統合されたHDCPの暗号エンジン
•4高速GPIOs （2までMbpsそれぞれ）
•適応性がある同等化を受け取りなさい
– 1.7 GHzで– 15.3のdBのチャネルの挿入損失を補うまで
–自動温度およびケーブルの老化の補償を提供する
•SPIの制御インタフェース3.3までMbps
•1-Mbps早くモード プラスのI2C （マスター・スレーブ）
•7.1の多数I2S （4データ）チャネルを支える
DS90UH940TNKDRQ1の適用
•自動車インフォテイメント:
–中央情報表示装置
–後部座席の催し物システム
–数字式計器の集り
DS90UH940TNKDRQ1の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
