詳細情報 |
|||
| プロダクト状態: | 活動的 | スイッチ タイプ: | 一般目的 |
|---|---|---|---|
| 出力の数: | 8 | 入る比率-:出力: | 0.047222222 |
| 出力環境設定: | ローサイド | 出力タイプ: | N-Channel |
| インターフェイス: | SPI | 電圧-負荷: | 4.5V | 5.5V |
製品の説明

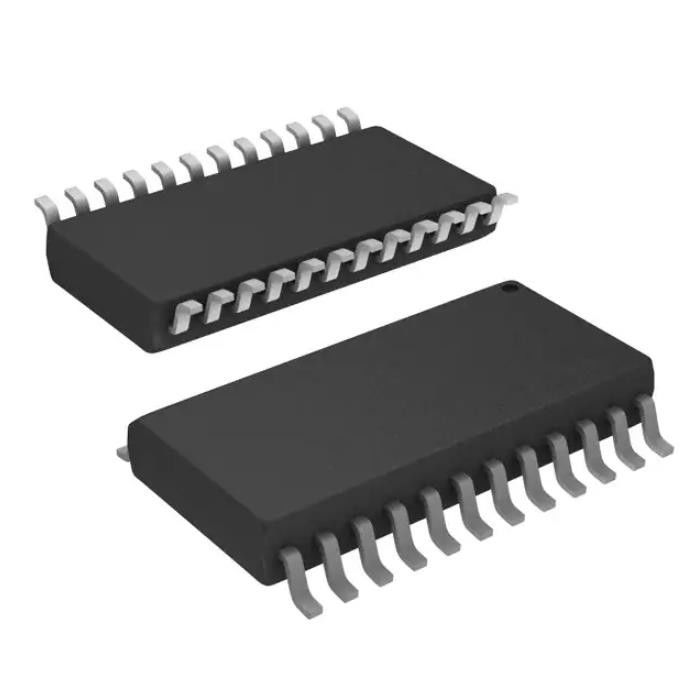

E-L9823013TR 汎用リレー Ic Pwr Driver N-Channel 1:8 24so
電源スイッチ/ドライバ 1:8 N チャンネル 500mA 24-SO
仕様E-L9823013TR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 配電スイッチ、負荷ドライバー | |
| 製造元 | STマイクロエレクトロニクス |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| スイッチの種類 | 一般的用途 |
| 出力数 | 8 |
| 比率 - 入力:出力 | 0.047222222 |
| 出力構成 | ローサイド |
| 出力タイプ | Nチャンネル |
| インターフェース | SPI |
| 電圧 - 負荷 | 4.5V～5.5V |
| 電圧 - 電源 (Vcc/Vdd) | - |
| 電流 - 出力 (最大) | 500mA |
| RDS オン (標準) | 800ミリオーム |
| 入力方式 | - |
| 特徴 | - |
| 障害保護 | 電流制限 (固定)、過熱 |
| 動作温度 | -40℃～150℃(TJ) |
| 取付タイプ | 表面実装 |
| サプライヤーデバイスパッケージ | 24-SO |
| パッケージ・ケース | 24-SOIC (0.295インチ、7.50mm幅) |
| 基本製品番号 | E-L9823 |
の特徴E-L9823013TR
• 最大 0.5 A の出力電流能力
• 出力のカスケード可能な SPI 制御
• リセット信号または VDD の低電圧によるリセット機能
• プログラム可能な固有の出力電圧クランプ（標準値）。誘導スイッチングの場合は 50 V
• 書き込みサイクルごとにラッチオフによる過電流シャットダウン (SFPD = ロー)
• 出力の独立したサーマルシャットダウン (SOA 保護)
• 最大 3.0 MHz の 8 ビット I/O プロトコルを使用して SPI で利用可能な出力ステータス データ
• リセット時の低スタンバイ電流 = 低 (代表値 35 µA @ VDD)
・開負荷検出（出力オフ）
• 単一の VDD ロジック電源
• 高いEMS耐性と低いEME（制御された出力スロープ）
• 出力の負の電圧降下（-1.5 V または -3.0 A）で残りのデバイスが完全に機能
• 持続的な電流制限またはシャットダウンのためにプログラム可能な出力モード
の応用E-L9823013TR
より高い電流駆動能力を得るには、同じ種類の出力をより多く並列接続できます。この場合、最大フライバック エネルギーは単一出力の制限値を超えてはなりません。出力における過渡現象に対する回路の耐性は、テスト パルス 1、2 および 3a、3b、DIN40839 または ISO7637 パート 3 の特性評価中に検証されます。テスト パルスは 200pF の直列コンデンサで出力に結合されます。出力に結合されたテストパルスを使用した回路の正しい機能は、R = 16 ～ 200、L= 0 ～ 600mH 負荷での標準的なアプリケーションの特性評価中に検証されます。すべての出力は損傷することなくテストパルスに耐えます。
環境および輸出の分類E-L9823013TR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
