詳細情報 |
|||
| Mfr: | Intel | シリーズ: | Cyclone® II |
|---|---|---|---|
| パッケージ: | 皿 | プロダクト状態: | 活動的 |
| プログラム可能なDigiキー: | 確認されない | 実験室/CLBsの数: | 516 |
| 論理素子/細胞の数: | 8256 | 総RAMビット: | 165888 |
製品の説明

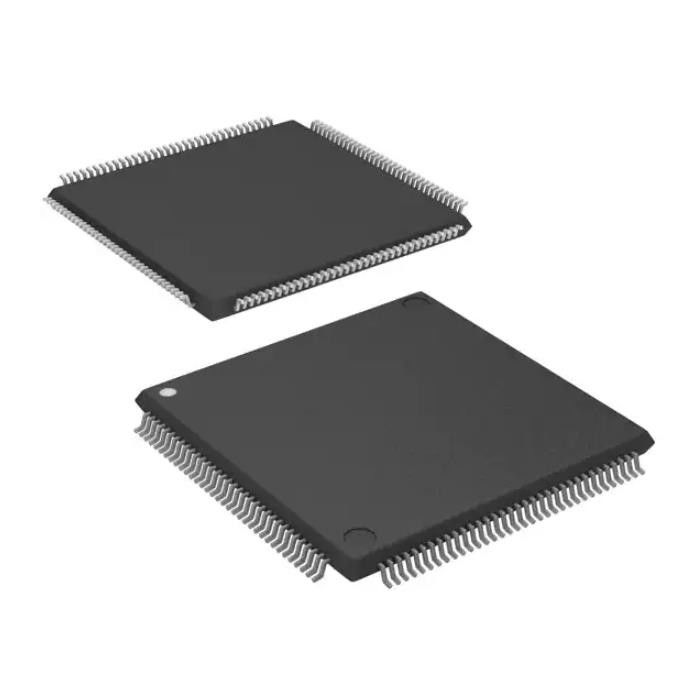

EP2C8T144C8Nの一般目的はIC Fpga 85入力/出力144tqfpを中継で送る
Cyclone® IIのシステム内プログラム可能なゲート・アレー（FPGA） IC 85 165888 8256 144-LQFP
EP2C8T144C8Nの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| FPGAs （システム内プログラム可能なゲート・アレー） | |
| Mfr | Intel |
| シリーズ | Cyclone® II |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 実験室/CLBsの数 | 516 |
| 論理素子/細胞の数 | 8256 |
| 総RAMビット | 165888 |
| 入力/出力の数 | 85 |
| 電圧-供給 | 1.15V | 1.25V |
| タイプの取付け | 表面の台紙 |
| 実用温度 | 0°C | 85°C （TJ） |
| パッケージ/場合 | 144-LQFP |
| 製造者装置パッケージ | 144-TQFP （20x20） |
| 基礎プロダクト数 | EP2C8 |
EP2C8T144C8Nの特徴
■4,608への68,416 LEsの高密度建築
●M4Kはメモリ ブロックを埋め込んだ
●利用できる論理を減らさないで利用できるRAMの1.1までMbits
●ブロック（512の同等ビットを含むブロックごとの4,608ビット）ごとの4,096の記憶ビット
●×1、×2、×4、×8、×9、×16、×18、×32および×36の可変的な左舷構成
●×1、×2、×4、×8、×9、×16および×18モードのための本当のデュアル ポートの（読まれる1つおよび1は書く、2つは読む、または2つは書く）操作
●バイトはの間に覆うデータ入力のために書く可能になる
●260 MHz操作まで
■埋め込まれた乗数
●250 MHz性能までのの150までの18の- × 18ビット乗数は2独立者としてそれぞれ構成可能9である- × 9ビット乗数
●任意入出力記録
■高度入力/出力サポート
●高速差動入力/出力標準的なサポート、LVDS、RSDS、ミニLVDSを含んで、LVPECL、差動HSTLおよび差動SSTL
●2.5-Vを含む片端接地入力/出力標準的なサポート、および1.8-V、SSTLのクラスIおよびII、1.8-Vおよび1.5-V HSTLのクラスIおよびII、3.3-V PCIおよびPCI-X 1.0、3.3-、2.5-、1.8-、および1.5-V LVCMOS、そして3.3-、2.5-、および1.8-V LVTTL
●周辺コンポーネントの結合の32のための33か66のMHzの3.3-V操作のための特殊利益団体（PCIのSIG） PCIのローカル バスの指定、修正3.0承諾-または64ビット インターフェイス
●外的なチタニウムPHYおよびAltera PCI明白な×1 Megacore®機能と明白なPCI
EP2C8T144C8Nの参考図書
■サイクロンII装置手引の再調節された章パワーの熱いSocketing及び
■自動車等級装置手引
EP2C8T144C8Nの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なRoHS |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
