詳細情報 |
|||
| 入力/出力の数: | 89 | プログラム記憶容量: | 1MB （1M x 8） |
|---|---|---|---|
| プログラム記憶タイプ: | フラッシュ | EEPROMのサイズ: | 4K X 8 |
| RAMのサイズ: | 128K X 8 | 電圧-供給（Vcc/Vdd）: | 2.7V | 5.5V |
| データ変換装置: | A/D 24x12b SAR;D/A1x8b | 発振器のタイプ: | 内部 |
製品の説明

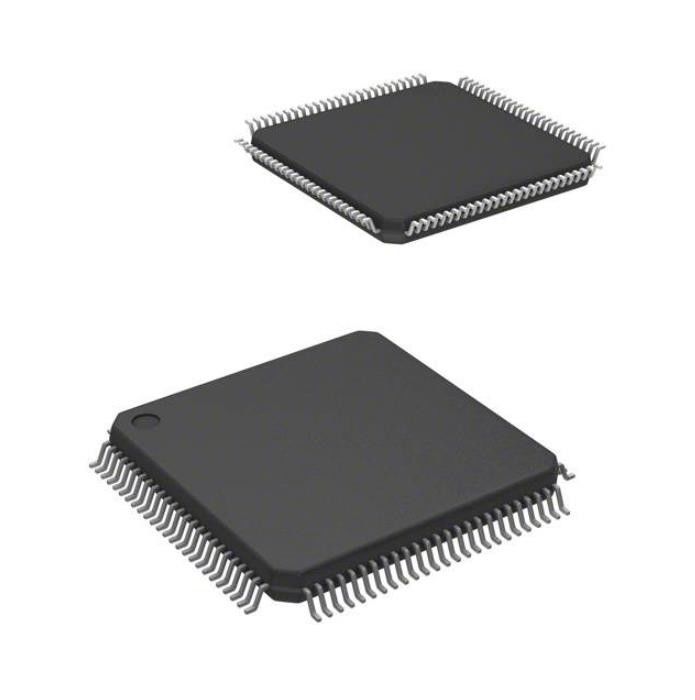

FS32K146UAT0VLLTの一般目的はIC MCU 32BIT 1MBのフラッシュ100LQFPを中継で送る
ARM® Cortex®-M4F S32Kのマイクロ制御回路IC 32ビット単心112MHz 1MB （1M x 8）抜け目がない100-LQFP （14x14）
FS32K146UAT0VLLTの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 埋め込まれる | |
| マイクロ制御回路 | |
| Mfr | NXP USA Inc。 |
| シリーズ | S32K |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| 中心プロセッサ | ARM® Cortex®-M4F |
| コア サイズ | 32ビット単心 |
| 速度 | 112MHz |
| 結合性 | CANbus、FlexIOのIの² C、LINbus、SPI、UART/USART |
| ペリフェラル | POR、PWM、WDT |
| 入力/出力の数 | 89 |
| プログラム記憶容量 | 1MB （1M x 8） |
| プログラム記憶タイプ | フラッシュ |
| EEPROMのサイズ | 4K X 8 |
| RAMのサイズ | 128K X 8 |
| 電圧-供給（Vcc/Vdd） | 2.7V | 5.5V |
| データ変換装置 | A/D 24x12b SAR;D/A1x8b |
| 発振器のタイプ | 内部 |
| 実用温度 | -40°C | 105°C （TA） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 100-LQFP |
| 製造者装置パッケージ | 100-LQFP （14x14） |
| 基礎プロダクト数 | FS32K146 |
FS32K146UAT0VLLTの特徴
•オペレーティング特性
–電圧範囲:2.7 Vから5.5ボルト
–周囲温度の範囲:-40 °Cから105 °Cfor HSRUNモード、動かされたモードのための150 °Cへの-40 °C
•Arm™の皮質M4F/M0+の中心、32ビットCPU
–サポート1 MHzあたり1.25のDhrystoneのMIPSの頻度112までのMHzの（HSRUNモード）
– Armv7建築およびThumb®-2 ISAに基づく腕の中心
–統合されたディジタル信号プロセッサ（DSP）
–構成可能の入り込まれた方向を変えられた割り込みコントローラ（NVIC）
–単精度の浮動小数点の単位（FPU）
•クロック インターフェイス
– 50までのMHz DCの外的なクロック・モードの外的な正方形の入力時計が付いている4つ- 40のMHzの速く外的な発振器（SOSC）
– 48 MHz速い内部RCの発振器（FIRC）
– 8 MHz遅い内部RCの発振器（SIRC）
– 128のkHzの低い電力の発振器（LPO）
– 112までのMHz （HSRUN）システムによって段階的に行なわれるロックのループ（SPLL）
– 20までのMHz TCLKおよび25のMHz SWD_CLK
– 32のkHzの実時間反対の外的な時計（RTC_CLKIN）
FS32K146UAT0VLLTの適用
•機能作動条件はDCの電気特徴で現われる。絶対最高評価は圧力の評価だけであり、最大値の機能操作は保証されない。特定の条件については次のテーブルの脚注を見なさい。
•リストされた最大値を越える圧力は装置信頼性に影響を与えるか、または装置への永久的な損害を与えるかもしれない。
•データ用紙の指定で定義されるすべての限界が誰へでものあらゆる違反一緒に名誉を与えられなければ、
多くは望ましい操作を保証しない。
•他に特に規定がなければ、データ用紙のすべての最高そして最小値はプロセス、電圧を渡って、ある
温度。
FS32K146UAT0VLLTの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
