詳細情報 |
|||
| プロダクト状態: | 活動的 | チャネルの数: | 1 |
|---|---|---|---|
| 電圧-分離: | 3750Vrms | 現在の移動比率（分）: | 80% @ 5mA |
| 現在の移動比率（最高）: | 160%の@ 5mA | 出力タイプ: | トランジスター |
| 上昇/落下の時間（タイプ）: | 4µs、3µs | 入れられたタイプ: | DC |
| ハイライト: | HCPL-181-00AE Optoiso、3.75KV TRANS 4MINIFLAT、Optoiso スイッチングレギュレータ,3.75KV TRANS 4MINIFLAT,Optoiso Switching Regulator |
||
製品の説明

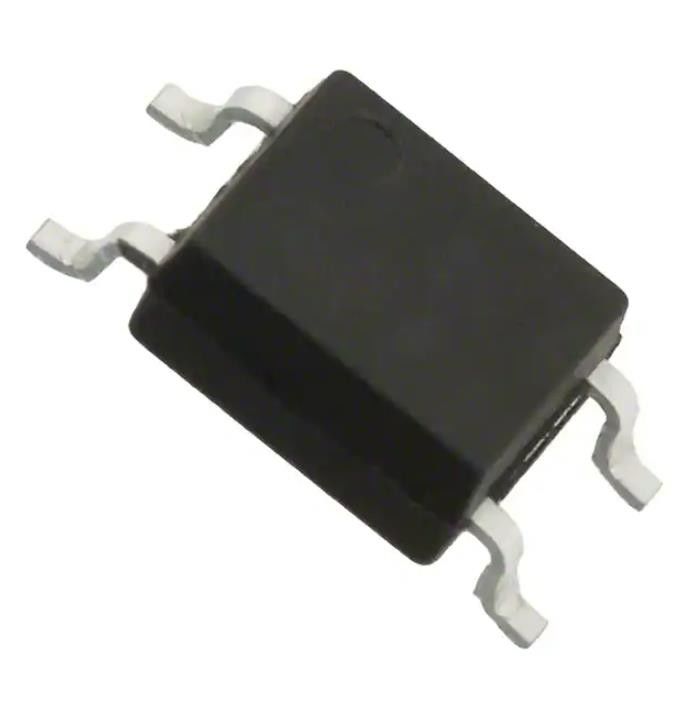

HCPL-181-00AE 目的リレー Optoiso 3.75kv トランス 4ミニフラット
HCPL-181-00AE 目的リレー Optoiso 3.75kv トランス 4ミニフラット
光アイソレータ トランジスタ出力 3750Vrms 1 チャンネル 4 ミニフラット
仕様HCPL-181-00AE
| タイプ | 説明 |
| カテゴリー | アイソレータ |
| 光アイソレータ | |
| トランジスタ、太陽光発電出力光アイソレータ | |
| 製造元 | ブロードコム株式会社 |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| チャンネル数 | 1 |
| 電圧 - 絶縁 | 3750Vrms |
| 電流伝達率 (最小) | 80% @ 5mA |
| 電流伝達率 (最大) | 160% @ 5mA |
| ターンオン/ターンオフ時間 (標準値) | - |
| 立ち上がり/立ち下がり時間 (標準値) | 4μs、3μs |
| 入力方式 | 直流 |
| 出力タイプ | トランジスタ |
| 電圧 - 出力 (最大) | 80V |
| 電流 - 出力/チャンネル | 50mA |
| 順方向電圧 (Vf) (標準値) | 1.2V |
| 電流 - DC 順方向 (If) (最大) | 50mA |
| 彩度(最大) | 200mV |
| 動作温度 | -55℃～100℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 4-SMD、ガルウィング |
| サプライヤーデバイスパッケージ | 4ミニフラット |
| 基本製品番号 | HCPL-181 |
の特徴HCPL-181-00AE
・電流伝達率 (CTR: IF = 5 mA、VCE = 5V で最小 50%)
• 高い入出力絶縁電圧 (Viso = 3750 Vrms)
• 高いコレクタ-エミッタ間電圧 (VCEO = 80V)
• 反応時間 (tr: 代表値、4 μs at VCE = 2V、IC = 2 mA、RL = 100・)
• テープアンドリールのミニフラットパッケージ (2.0 mm プロファイル) パッケージ
• UL認定済み
• CSA承認済み
• IEC 60747-5-5 承認済み
• 利用可能なオプション:
– IEC 60747-5-5 アプリ
の応用HCPL-181-00AE
• コンピュータ用の I/O インターフェイス
・システム家電、計測器
・異なる回路間の信号伝送 電位とインピーダンス
• 電源内のフィードバック回路
環境および輸出の分類HCPL-181-00AE
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
