詳細情報 |
|||
| プロダクト状態: | 活動的 | タイプ: | トランシーバー |
|---|---|---|---|
| 議定書: | CANbus | 運転者/受信機の数: | 1/1 |
| 二重: | 半分 | 受信機ヒステリシス: | 125 mV |
| データ転送速度: | 1Mbps | 電圧-供給: | 4.68V | 5.33V |
製品の説明

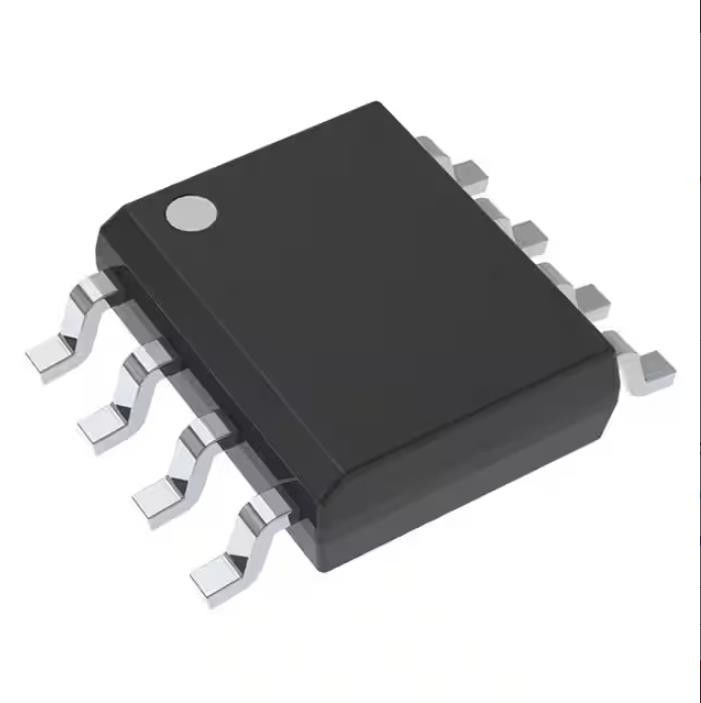

HVDA540QDRQ1目的はICのトランシーバーの半分1/1 8soicを中継で送る
1/1のトランシーバー半分のCANbus 8-SOIC
HVDA540QDRQ1の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| インターフェイス | |
| 運転者、受信機、トランシーバー | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100自動車 |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| タイプ | トランシーバー |
| 議定書 | CANbus |
| 運転者/受信機の数 | 1つの月1の日 |
| 二重 | 半分 |
| 受信機ヒステリシス | 125 mV |
| データ転送速度 | 1Mbps |
| 電圧-供給 | 4.68V | 5.33V |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-SOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 8-SOIC |
| 基礎プロダクト数 | HVDA540 |
HVDA540QDRQ1の特徴
•自動車適用のために修飾される
•AEC-Q100は次の結果と修飾した:
–装置温度の等級1:– 40°Cへの125°C
–装置HBM ESD分類のレベル3A
–装置CDM ESD分類のレベルC6
–装置MM ESDの分類のレベルM4
•ISO 11898-2およびISO 11898-5の条件を満たすか、または超過する
•迎合的なGIFT/ICT
•ESDの保護バス ピンの12までのkV （人間ボディ モデル）
•入力/出力の電圧レベルの適応
– SN65HVDA54x:適応可能な入力/出力の電圧範囲（VIO） 3ボルトから5.33ボルトから
– SN65HVDA54x-5:5ボルトVCC装置版
•オペレーティング・モード:
–通常モード:すべての装置
–低い電力の待機モード（VCC要求されなくて、VIOの供給だけシステム力を節約する必要があった）
– SN65HVDA540:目覚めてはいけない
– SN65HVDA541:RXDは要求を目覚める
–無声（受信専用）モード:HVDA542
•高い電磁石の承諾（EMC）
•保護
– VIOおよびVCCの不足電圧の保護
– – 27ボルトから40ボルトのバス欠陥の保護
HVDA540QDRQ1の適用
•高速SAE J2284は自動車適用のためにできる
•SAE J1939の標準的なデータ・バス インターフェイス
•GMW3122二重ワイヤーは物理層できる
•ISO 11783の標準のデータ・バス インターフェイス
•NMEA 2000の標準のデータ・バス インターフェイス
HVDA540QDRQ1の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
