詳細情報 |
|||
| パッケージ: | 皿 | プロダクト状態: | 活動的 |
|---|---|---|---|
| 機能: | ライン インタフェースの単位（劉） | インターフェイス: | 劉 |
| 電圧-供給: | 3.13V | 3.47V | 実用温度: | -40°C | 85°C |
| タイプの取付け: | 表面の台紙 | パッケージ/場合: | 80-LQFP |
製品の説明
仕様82V2042EPFG
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| 電気通信 | |
| 製造元 | ルネサス エレクトロニクス アメリカ Inc |
| シリーズ | - |
| パッケージ | トレイ |
| 製品の状態 | アクティブ |
| 関数 | ラインインターフェースユニット(LIU) |
| インターフェース | リュー |
| 電圧 - 電源 | 3.13V～3.47V |
| 電流 - 供給 | - |
| 動作温度 | -40℃～85℃ |
| 取付タイプ | 表面実装 |

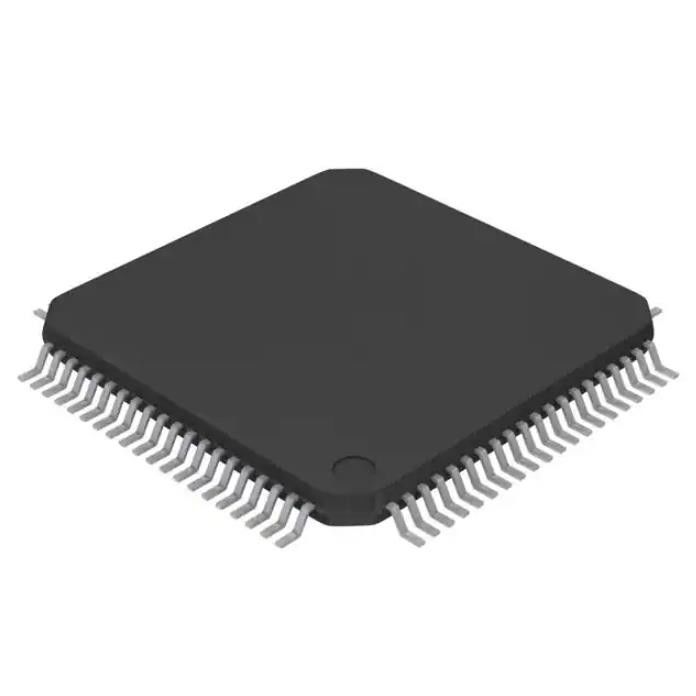

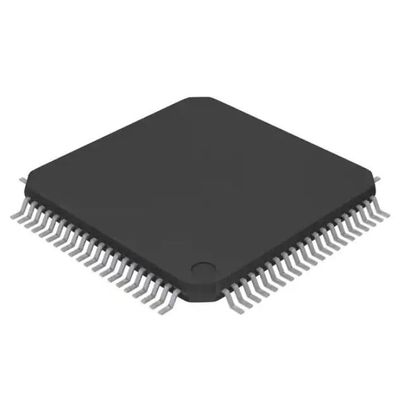

| パッケージ・ケース | 80-LQFP |
| サプライヤーデバイスパッケージ | 80-TQFP (14x14) |
| 基本製品番号 | 82V2042 |
の特徴82V2042EPFG
• デュアルチャネル T1/E1/J1 短距離回線インターフェイス
• 外部リレーなしで 1+1 保護を実現する HPS (ヒットレス保護スイッチング) をサポート
• プログラム可能な T1/E1/J1 切り替え機能により、あらゆる回線状態に 1 つの部品表を使用可能
• デジタル インターフェイスで 5 V 許容誤差を備えた単一 3.3 V 電源
• 仕様を満たしているか、それを上回っています。
- ANSI T1.102、T1.403、および T1.408
- ITU I.431、G.703、G.736、G.775、および G.823
- ETSI 300-166、300-233、TBR12/13
- AT&T パブ 62411
• ソフトウェアプログラム可能またはハードウェア選択可能:
- 波形整形テンプレート
- ライン終端インピーダンス (T1:100 Ω、J1:110 Ω、E1: 75 Ω/120 Ω)
- 任意のパルス形状の調整
- JA (ジッター アッテネータ) の位置 (受信パスまたは送信パス)
- シングルレール/デュアルレールシステムインターフェース
- B8ZS/HDB3/AMI ラインエンコード/デコード
- 送信クロック(TCLK)と受信クロック(RCLK)のアクティブエッジ
- 送信データ(TDATA)と受信データ(RDATA)のアクティブレベル
- 受信機または送信機の電源が切れた場合
- ラインドライバーのハイインピーダンス設定
- E1 の 215-1 PRBS 多項式による PRBS (擬似ランダム ビット シーケンス) の生成と検出
- T1/J1 用の 220-1 QRSS 多項式による QRSS (準ランダム シーケンス信号) の生成と検出
- 16 ビット BPV (バイポーラ パルス違反) / 過剰ゼロ / PRBS または QRSS エラー カウンタ
- アナログ ループバック、デジタル ループバック、リモート ループバック、インバンド ループバック
• 最大 -20 dB の適応型受信感度 (ホスト モードのみ)
• ITU G.772 仕様に準拠した非侵入型モニタリング
• ラインドライバの短絡保護と内部保護ダイオード
• プログラム可能な LOS レベルによる LOS (信号損失) 検出 (ホスト モードのみ)
• AIS (アラーム表示信号) 検出
• JTAGインターフェース
• シリアル制御インターフェイス、モトローラおよびインテルの非多重化インターフェイス、およびハードウェア制御モードをサポート
• 82V2082 T1/E1/J1 長距離/短距離 LIU および 82V2052E E1 短距離 LIU とピン互換
• 80ピンTQFPGreenパッケージオプションが利用可能
IDT82V2042E は、デュアル チャネル T1、E1、または J1 ライン インターフェイス ユニットとして構成できます。IDT82V2042E は、クロック/データ リカバリ、AMI/B8ZS/HDB3 回線デコードを実行し、LOS 状態を検出して報告します。統合されたアダプティブ イコライザーを使用して、受信感度を高め、LOS レベルのプログラミングを可能にします。送信パスには、AMI/B8ZS/HDB3 エンコーダーと波形整形器があります。ジッター減衰器が 1 つあり、受信パスまたは送信パスのいずれかに配置できます。ジッター減衰器を無効にすることもできます。IDT82V2042E は、シングル レールとデュアル レールの両方のシステム インターフェイスをサポートします。ネットワークの保守を容易にするために、PRBS/QRSS 生成/検出回路がチップ内に統合されており、アプリケーションに応じてさまざまな種類のループバックを設定できます。ライン終端インピーダンスは 75 Ω、100 Ω、110 Ω、120 Ω の 4 種類がチャンネルごとに選択可能です。このチップはドライバー短絡保護と内部保護ダイオードも提供し、JTAG 境界スキャンをサポートします。チップはソフトウェアまたはハードウェアのいずれかで制御できます。IDT82V2042Eは、LAN、WAN、ルーター、無線基地局、IAD、IMA、IMAP、ゲートウェイ、フレームリレーアクセスデバイス、CSU/DSU機器などで使用できます。
環境および輸出の分類82V2042EPFG
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
