詳細情報 |
|||
| シリーズ: | 3VH | パッケージ: | 管 |
|---|---|---|---|
| プロダクト状態: | 活動的 | タイプ: | バススイッチ |
| 回路: | 1 xの8:1 | 独立した回路: | 1 |
| 電圧供給の源: | 単一の供給 | 電圧-供給: | 2.3V～3.6V |
製品の説明
QS3VH245PAGの目的はICバス スイッチ1 X 8:1 20tssopを中継で送る

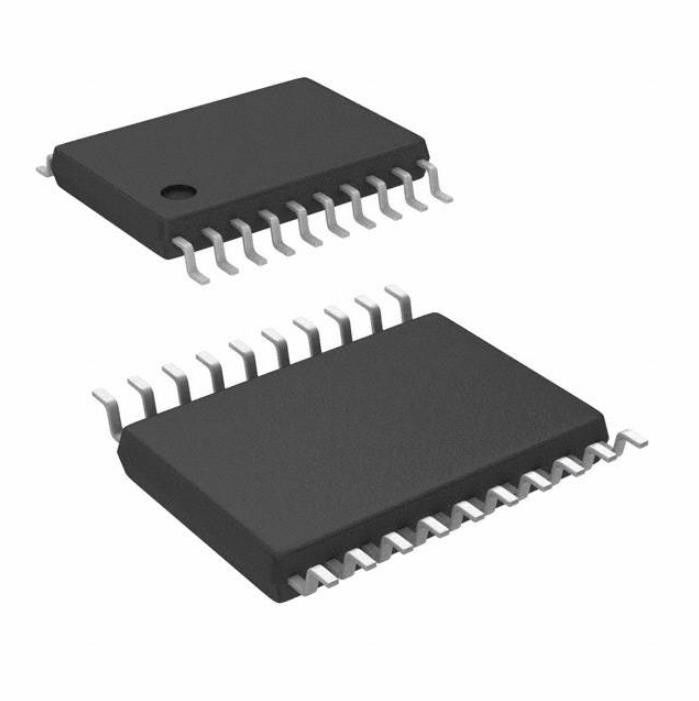

バス スイッチ1 x 8:1 20-TSSOP
QS3VH245PAGの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 論理 | |
| 信号スイッチ、多重交換装置、デコーダー | |
| Mfr | Renesasの電子工学アメリカ株式会社 |
| シリーズ | 3VH |
| パッケージ | 管 |
| プロダクト状態 | 活動的 |
| タイプ | バス スイッチ |
| 回路 | 1 xの8:1 |
| 独立した回路 | 1 |
| 現在-高い出力低い | - |
| 電圧供給の源 | 単一の供給 |
| 電圧-供給 | 2.3V | 3.6V |
| 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 20-TSSOP （0.173"、4.40mmの幅） |
| 製造者装置パッケージ | 20-TSSOP |
| 基礎プロダクト数 | QS3VH245 |
QS3VH245PAGの特徴
•NチャネルFETはVCCに寄生ダイオード無しで転換する
–パワー条件の下の分離
– VCCまたはGNDへのDC道無し
–断続的に国家で耐久性がある5V
•5V耐久性があるI/Os
•低いRON -典型的な4Ω
•動作範囲上のRONの平らな特徴
•0を転換する柵に柵- 5V
•ほぼゼロ遅れを用いる二方向のデータの流れ:加えられた地上の跳ね上がり
•チャネルの間で一致している優秀なRON
•VCC操作:2.3Vへの3.6V
•高い帯域幅- 500MHzまでの…
•LVTTL互換性がある操作量
•すべてのスイッチおよび操作量のUndershootクランプ ダイオード
•低い入力/出力キャパシタンス、典型的な4pF
•QSOP、SOICおよびTSSOPのパッケージで利用できる
QS3VH245PAGの適用
•ホット スワップ
•10/100の基盤T、イーサネットLANスイッチ
•低いゆがみのアナログ スイッチ
•機械リレーを取り替える
•自動支払機25/155の切換え
•バス切換えおよび分離
QS3VH245PAGの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
