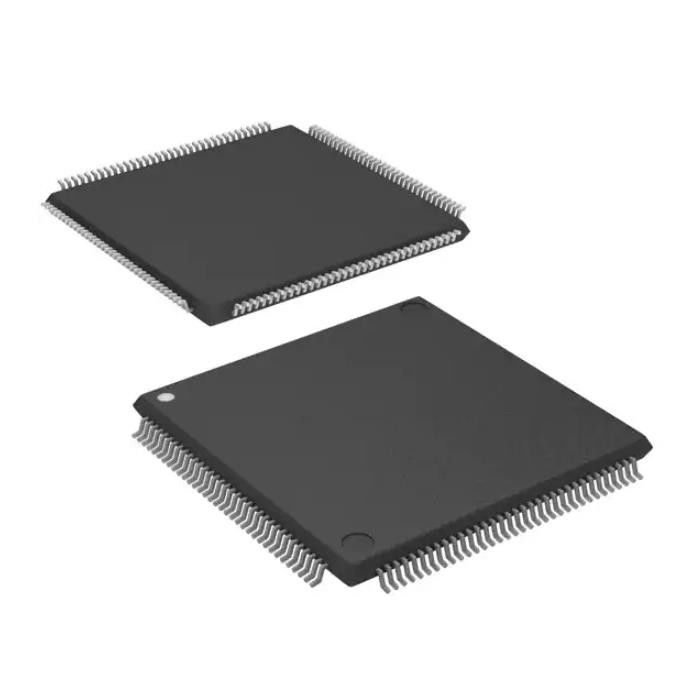

LCMXO2-1200HC-6TG144Cの一般目的はIC Fpga 107入力/出力144tqfpを中継で送る

•256から6864 LUT4sそして18から334 I/Osの6つの装置

超低い力装置

•高度の65 nmの低い電力プロセス

•22のµWの予備発電低い

•プログラム可能で低い振動差動I/Os

•予備モードおよび他の節電の選択

埋め込まれ、分散記憶

•240までのkbitsのsysMEM™によって埋め込まれるブロックのRAM

•54までのkbits分散RAM

•熱心な先入れ先出し法の制御論理

オン破片のユーザーのフラッシュ・メモリ

•ユーザーのフラッシュ・メモリの256までのkbits

•100,000は周期を書く

•入手しやすい直通のウィッシュポーン、SPI、I2 CおよびJTAGインターフェイス

•柔らかいプロセッサPROMまたはフラッシュ・メモリとして使用することができる

前設計された源同期入力/出力

•入力/出力の細胞のDDRの記録

•熱心なギヤ論理

•表示I/Osのための7:1の伝動装置

•一般的なDDR、DDRX2、DDRX4

•DQSサポートとの熱心なDDR/DDR2/LPDDRの記憶

高性能、適用範囲が広い入力/出力の緩衝

•プログラム可能なsysIO™の緩衝は広範囲インターフェイスを支える:

– LVCMOS 3.3/2.5/1.8/1.5/1.2

– LVTTL

– PCI

– LVDSのバスLVDS、MLVDS、RSDS、LVPECL

– SSTL 25/18

– HSTL 18

– Schmittの制動機入力、0.5までVヒステリシス

•I/Osサポート熱いsocketing

•オン破片の差動終了

•プログラム可能なプルアップかプルダウン式 モード

適用範囲が広いオン破片の時間を記録すること

•8個の第一次時計

•高速入力/出力インターフェイス（唯一の上および下の側面）のための2個までの端の時計

•僅かnの頻度統合の装置ごとの2までアナログのPLLs

–広い入力周波数範囲（7つのMHzから400のMHz）

不揮発性、無限に再構成可能

•–力即刻マイクロ秒で

•単一チップ、安全な解決

•プログラム可能な直通JTAG、SPIまたはI2 C

•非volaのサポート背景のプログラミングか。タイルの記憶

•外的なSPIの記憶の任意マルチ ブート

TransFR™再構成

•システムが作動する間、内野の論理の更新

高められたシステム レベル サポート

•オン破片は機能を堅くした:SPI、I2 Cのタイマーのカウンター

•5.5%正確さのオン破片の発振器

•システム・トラッキングのための独特なTraceID

•1つの時間プログラム可能な（OTP）モード

•延長動作範囲が付いている単一の電源

•IEEEの標準1149.1の境界スキャン

•IEEE 1532迎合的な内部システム プログラミング

パッケージの選択の広い範囲

•TQFP、WLCSPのucBGA、csBGA、caBGA、ftBGA、fpBGA、QFNのパッケージの選択

•小さい足跡のパッケージの選択

– 2.5 mm X小さい2.5 mm

•密度移動は支えた

•高度のハロゲンなしの包装
