詳細情報 |
|||
| パッケージ: | 管 | プロダクト状態: | ない新しい設計のために |
|---|---|---|---|
| 機能: | 軽減する | 出力環境設定: | 陽性 |
| 地勢学: | 木びき台 | 出力タイプ: | 固定される |
| 出力の数: | 1 | 入る電圧- （分）: | 6.5V |
製品の説明

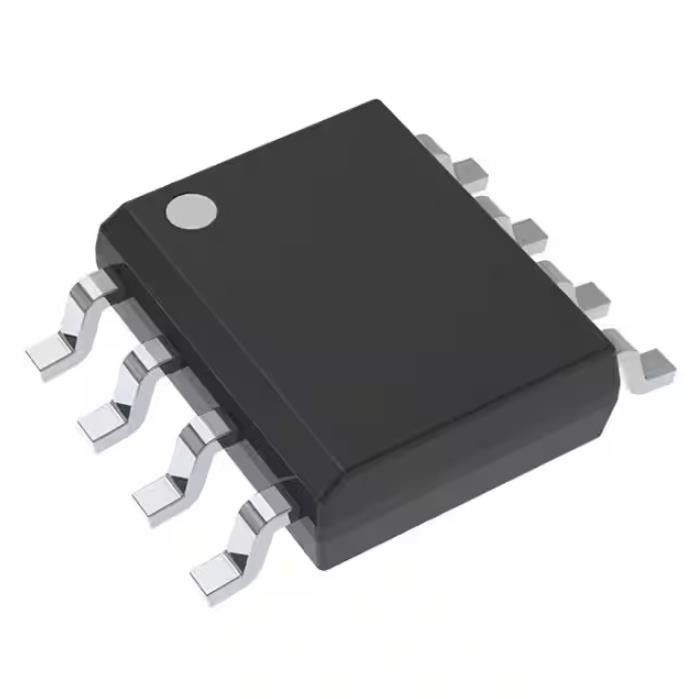

LM2674M-5.0一般目的はIC Regの木びき台5v 500ma 8soicを中継で送る
木びき台の切換え調整装置ICの陽性は修理した5V 1出力500mA 8-SOIC （0.154"、3.90mmの幅）を
LM2674M-5.0の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電圧安定器- DC DCの切換え調整装置 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 簡単なSWITCHER® |
| パッケージ | 管 |
| プロダクト状態 | ない新しい設計のために |
| 機能 | 軽減する |
| 出力環境設定 | 陽性 |
| 地勢学 | 木びき台 |
| 出力タイプ | 固定される |
| 出力の数 | 1 |
| 入る電圧- （分） | 6.5V |
| 入る電圧- （最高） | 40V |
| 電圧-出力（分/固定されて） | 5V |
| 電圧-出力（最高） | - |
| 現在-出力 | 500mA |
| 頻度-切換え | 260kHz |
| 同期整流器 | いいえ |
| 実用温度 | -40°C | 125°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-SOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 8-SOIC |
| 基礎プロダクト数 | LM2674 |
LM2674M-5.0の特徴
•効率96%まで
•8 Pin SOIC、PDIPおよび16 Pin WSONのパッケージで利用できる
•と設計しやすくおよび容易
•5つの外的な部品だけ要求する
•すぐに利用できる標準的な誘導器を使用する
•3-V、5-V、12-V、および調節可能版を出力した
•調節可能な版出力電圧範囲:1.21 Vから37ボルト
•1.5%ラインおよびロード状態上の最大出力の電圧許容
•保障された500 mA出力負荷流れ
•0.25-Ω DMOSの出力スイッチ
•広い入れられた電圧範囲:8ボルトから40ボルト
•260 kHzは頻度内部発振器を修理した
•TTLの操業停止の機能、低い電力の待機モード
•熱操業停止および現在の限界の保護
LM2674M-5.0の適用
•簡単な高性能（90%）の軽減する（木びき台）調整装置
•線形調整装置のための有効なPreregulator
•肯定的に否定的なコンバーター
LM2674M-5.0の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
