詳細情報 |
|||
| プロダクト状態: | 活動的 | 出力タイプ: | トランジスター運転者 |
|---|---|---|---|
| 機能: | 増大する、増大する/軽減する | 出力環境設定: | 陽性 |
| 地勢学: | ブースト、フライバック、SEPIC | 出力の数: | 1 |
| 出力段階: | 1 | 電圧-供給（Vcc/Vdd）: | 2.97V | 40V |
製品の説明

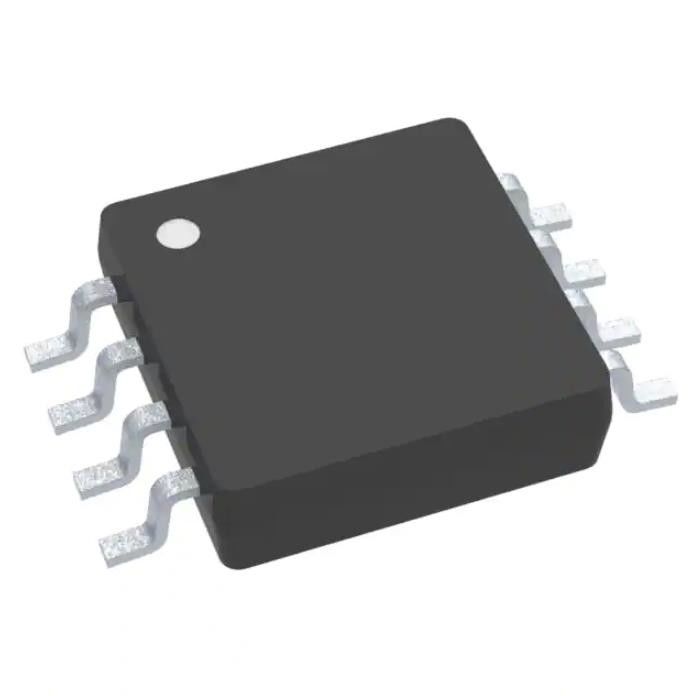

LM3478MM/NOPB 汎用リレー Ic Reg Ctrlr Mult Top 8vssop
昇圧、フライバック、SEPIC レギュレータ 正出力昇圧、昇圧/降圧 DC-DC コントローラ IC 8-VSSOP
仕様LM3478MM/NOPB
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| DC DC スイッチング コントローラー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 出力タイプ | トランジスタドライバー |
| 関数 | ステップアップ、ステップアップ/ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | ブースト、フライバック、SEPIC |
| 出力数 | 1 |
| 出力フェーズ | 1 |
| 電圧 - 電源 (Vcc/Vdd) | 2.97V～40V |
| 周波数 - スイッチング | 100kHz～1MHz |
| デューティ サイクル (最大) | 100% |
| 同期整流器 | いいえ |
| クロック同期 | いいえ |
| シリアルインターフェース | - |
| 制御機能 | 有効、周波数制御 |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-TSSOP、8-MSOP (0.118インチ、3.00mm幅) |
| サプライヤーデバイスパッケージ | 8-VSSOP |
| 基本製品番号 | LM3478 |
の特徴LM3478MM/NOPB
• 8 ピン VSSOP-8 および SOIC-8 パッケージ
• 1Aのピーク電流能力を備えた内部プッシュプルドライバ
• 電流制限とサーマルシャットダウン
• コンデンサと抵抗で最適化された周波数補償
• 内部ソフトスタート
• 電流モード動作
• ヒステリシス付き低電圧ロックアウト
• WEBENCH Power Designer で LM3478 を使用してカスタム設計を作成する
アプリケーション のLM3478MM/NOPB
• 分散型電源システム
• バッテリー充電器
• オフライン電源
• テレコム電源
• 自動車用電源システム
• 2.97V～40Vの広い電源電圧範囲
• 100 kHz ～ 1 MHz の調整可能なクロック周波数
• 2.5% (過熱時) 内部基準電圧
• 10µAのシャットダウン電流（過熱時）
• 分散型電源システム
• バッテリー充電器
• オフライン電源
• テレコム電源
• 自動車用電源システム
• 2.97V～40Vの広い電源電圧範囲
• 100 kHz ～ 1 MHz の調整可能なクロック周波数
• 2.5% (過熱時) 内部基準電圧
• 10µAのシャットダウン電流（過熱時）
環境および輸出の分類LM3478MM/NOPB
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
