詳細情報 |
|||
| パッケージ: | 管 | プロダクト状態: | 活動的 |
|---|---|---|---|
| 機能: | 軽減する | 出力環境設定: | 陽性 |
| 地勢学: | 木びき台 | 出力タイプ: | 調節可能 |
| 出力の数: | 1 | 入る電圧- （分）: | 7.5v |
製品の説明

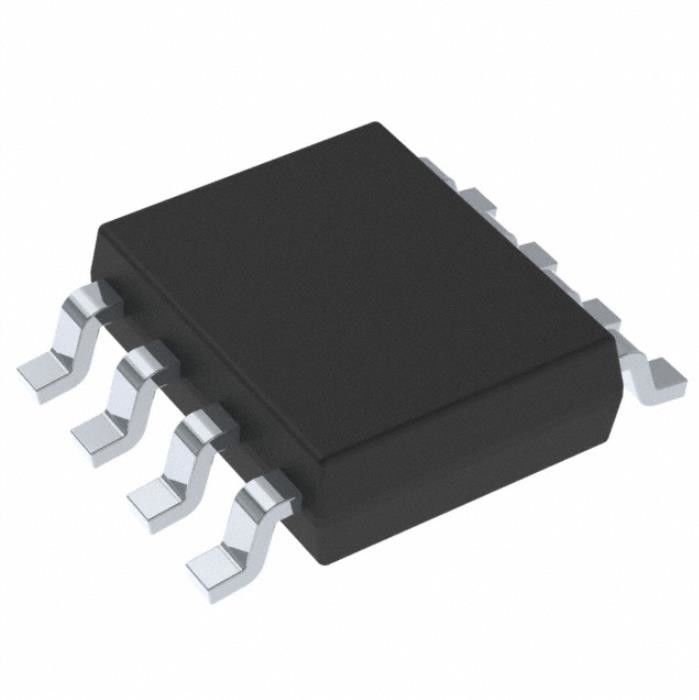

LM5017MR/NOPB 汎用リレー Ic Reg Buck Adj 600ma 8sopwr
降圧 スイッチングレギュレータ IC ポジティブ 可変 1.225V 1 出力 600mA 8-PowerSOIC（0.154インチ、3.90mm幅）
仕様 LM5017MR/NOPB
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | チューブ |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 7.5V |
| 電圧 - 入力 (最大) | 100V |
| 電圧 - 出力 (最小/固定) | 1.225V |
| 電圧 - 出力 (最大) | 90V |
| 電流 - 出力 | 600mA |
| 周波数 - スイッチング | 1MHzに調整 |
| 同期整流器 | はい |
| 動作温度 | -40℃～125℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-PowerSOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 8-SO パワーパッド |
| 基本製品番号 | LM5017 |
の特徴LM5017MR/NOPB
• 7.5V～100Vの広い入力範囲
• 統合された 100V ハイサイドおよびローサイド スイッチ
• ショットキーは不要
• 一定のオンタイム制御
• ループ補償は不要
• 超高速過渡応答
• ほぼ一定の動作周波数
• インテリジェントなピーク電流制限
• 出力電圧は1.225Vから調整可能
• 高精度 2% フィードバックリファレンス
• 周波数は1MHzまで調整可能
• 調整可能な低電圧ロックアウト (UVLO)
• リモートシャットダウン
• サーマルシャットダウン
• パッケージ:
– WSON-8
– SO PowerPAD™-8
• WEBENCH® Power Designer を使用してカスタム レギュレータ設計を作成する
アプリケーションのLM5017MR/NOPB
• 産業用プログラマブル ロジック コントローラー (PLC)
• スマートパワーメーター
• テレコムの一次側および二次側バイアス
• 低電力絶縁型 DC/DC (Fly-Buck™)
環境および輸出の分類LM5017MR/NOPB
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 3 (168 時間) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
