詳細情報 |
|||
| プロダクト状態: | 活動的 | 出力タイプ: | トランジスター運転者 |
|---|---|---|---|
| 機能: | ステップアップ、ステップダウン、ステップアップ/ステップダウン | 出力環境設定: | 陽性 |
| 地勢学: | 木びき台、倍力、SEPIC | 出力の数: | 3 |
| 出力段階: | 1 | 電圧-供給（Vcc/Vdd）: | 0.8V | 42V |
製品の説明

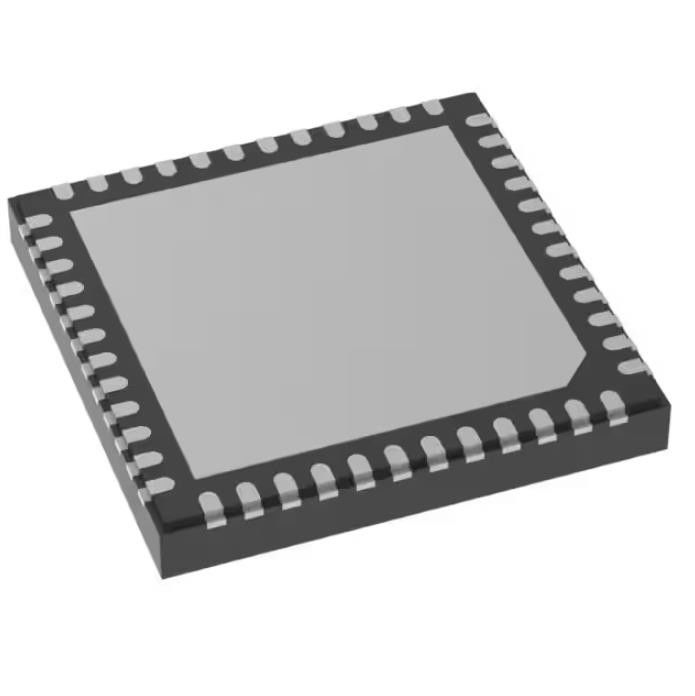

LM5127QRGZRQ1 汎用リレー 42V Wide-Vin Triple Buck および Boo
降圧、昇圧、SEPIC レギュレータ 正出力 ステップアップ、ステップダウン、ステップアップ/ステップダウン DC-DC コントローラ IC 48-VQFN (7x7)
仕様 LM5127QRGZRQ1
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| DC DC スイッチング コントローラー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 出力タイプ | トランジスタドライバー |
| 関数 | ステップアップ、ステップダウン、ステップアップ/ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | 降圧、昇圧、SEPIC |
| 出力数 | 3 |
| 出力フェーズ | 1 |
| 電圧 - 電源 (Vcc/Vdd) | 0.8V～42V |
| 周波数 - スイッチング | 100kHz～2.2MHz |
| デューティ サイクル (最大) | 94% |
| 同期整流器 | いいえ |
| クロック同期 | はい |
| シリアルインターフェース | - |
| 制御機能 | 電流制限、イネーブル、周波数制御、ソフトスタート |
| 動作温度 | -40℃～150℃(TJ) |
| 取付タイプ | 表面実装、濡れ性のある側面 |
| パッケージ・ケース | 48-VFQFN 露出パッド |
| サプライヤーデバイスパッケージ | 48-VQFN (7x7) |
| 基本製品番号 | LM5127 |
の特徴LM5127QRGZRQ1
• 車載アプリケーション向けに AEC-Q100 認定済み
– 温度グレード 1: –40°C ～ +125°C、TA
• 機能安全対応
– 機能安全システムの設計を支援するために利用可能なドキュメント
• さまざまなアーキテクチャに適しており、スケーラブル
– トリプル出力同期コントローラー
– 柔軟なトポロジー
• CH1: 昇圧/降圧トポロジー
• CH2、CH3: 2 つの単相降圧/二相インターリーブ降圧トポロジ
– チャンネルごとのピンと PGOOD インジケーターを有効にする
– オプションの低 IQ バッテリーモニター
• 自動車用途向けの広い動作範囲
– 3.8V～42Vの入力動作範囲
– BIAS ≥ 3.8 V の場合、最小ブースト入力 0.8 V
– ブースト出力: 最大 42 V まで調整可能
– 降圧出力: 固定 3.3 V、5 V、または調整0.8～42V
– VSUPPLY>VLOAD (昇圧) の場合のバイパス動作
– VSUPPLY ≈ VLOAD (降圧) の場合の LDO 動作
• バッテリーの消耗を最小限に抑える
– シャットダウン電流 ≤ 2.8 μA
– 低IQスリープモードへの自動移行
– スリープ時のバッテリー消耗
• 3.3V 降圧時、IQ≤ 14 μA
• 3.3 V および 5 V がオンの場合、IQ ≤ 22 μA
• 3.3V、5Vの降圧およびバイパス昇圧時、IQ≤ 32μA
– 強力な 5 V ドライバを使用した高効率
– デュアル入力 VCC および VDD レギュレータ
• 小型でコスト効率の高いソリューション
– 最大スイッチング周波数 2.2 MHz
– 内部ブートダイオード (ブースト)
– 一定のピーク電流制限
– DCRインダクタ電流検出をサポート
– QFN-48 湿潤性側面付き
• AM 帯域の干渉とクロストークを回避します。
– オプションのクロック同期
– スイッチング周波数 100 kHz ～ 2.2 MHz
– 選択可能なスイッチング モード (FPWM、ダイオードエミュレーション、スキップ モード)
• EMIの軽減
– オプションのプログラム可能なスペクトル拡散
• プログラム可能性と柔軟性
– プログラム可能なウェイクアップおよびスリープしきい値
– 動的スイッチング周波数プログラミング
– 調整可能なソフトスタート時間
– 0.8 V ±1% リファレンスを使用して出力を調整可能
– 適応型デッドタイム制御
• 統合された保護機能
- 過電流保護
• サイクルごとのピーク電流制限
• オプションのヒカップモード保護 (降圧)
• オプションのラッチオフ モード保護 (降圧)
– 過電圧保護
– HB-SW ショート保護 (昇圧)
– サーマルシャットダウン
アプリケーションのLM5127QRGZRQ1
• 車載インフォテインメント/クラスター
• 自動車ボディエレクトロニクス/照明
• 自動車用ADAS
環境および輸出の分類LM5127QRGZRQ1
| 属性 | 説明 |
| RoHS ステータス | 適用できない |
| 感湿性レベル (MSL) | 3 (168 時間) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
