詳細情報 |
|||
| Mfr: | テキサス・インスツルメント | シリーズ: | 、AEC-Q100自動車 |
|---|---|---|---|
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | 活動的 |
| 出力タイプ: | トランジスター運転者 | 機能: | 増大する、増大する/軽減する |
| 出力環境設定: | 陽性 | 地勢学: | ブースト、フライバック、SEPIC |
製品の説明
LM5156QDSSRQ1 TV ダイオード Smd 296-Lm5156qdssrq1tr-Nd

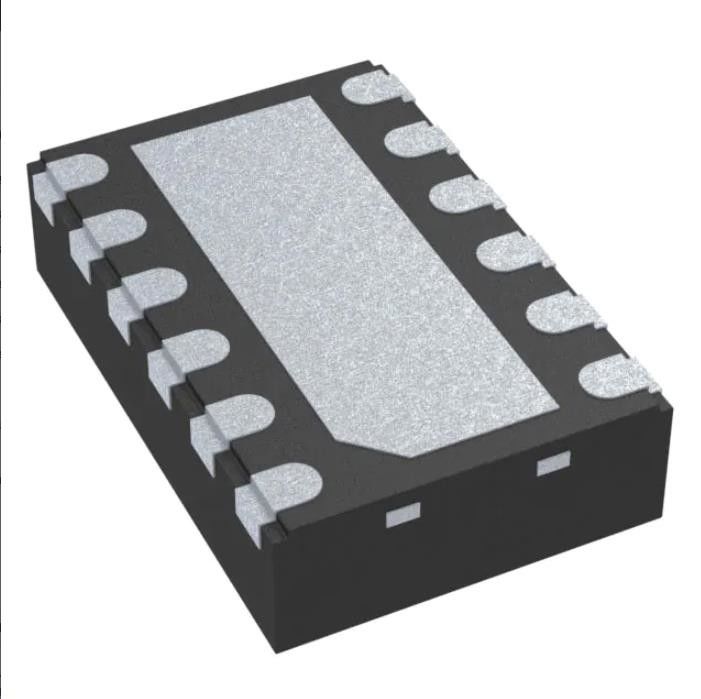

ブースト、フライバック、SEPIC レギュレータ 正出力 ステップアップ、ステップアップ/ステップダウン DC-DC コントローラ IC 12-WSON (3x2)
仕様 LM5156QDSSRQ1
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| DC DC スイッチング コントローラー | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | アクティブ |
| 出力タイプ | トランジスタドライバー |
| 関数 | ステップアップ、ステップアップ/ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | ブースト、フライバック、SEPIC |
| 出力数 | 1 |
| 出力フェーズ | 1 |
| 電圧 - 電源 (Vcc/Vdd) | 3.5V～60V |
| 周波数 - スイッチング | 100kHz～2.2MHz |
| デューティ サイクル (最大) | 93% |
| 同期整流器 | いいえ |
| クロック同期 | はい |
| シリアルインターフェース | - |
| 制御機能 | 電流制限、イネーブル、周波数制御、パワーグッド、ソフトスタート |
| 動作温度 | -40℃～150℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 12-WFDFN 露出パッド |
| サプライヤーデバイスパッケージ | 12-WSON (3x2) |
| 基本製品番号 | LM5156 |
の特徴LM5156QDSSRQ1
• 車載アプリケーション向けに AEC-Q100 認定済み
– 温度グレード 1: –40°C ～ +125°C TA
• 機能安全対応
– 機能安全システムの設計を支援するために利用可能なドキュメント
• 広い入力動作範囲の自動車バッテリー用途に適しています。
– 3.5V ～ 60V 動作範囲 (絶対最大 65V)
– BIAS = VCC の場合、2.97 V ～ 16 V
– BIAS ≥ 3.5 V の場合、最小ブースト電源電圧 1.5 V
– 最大 65 V までの入力過渡保護
– バッテリーの消耗を最小限に抑える
• 低いシャットダウン電流 (IQ ≤ 2.6 µA)
• 低い動作電流 (IQ ≤ 490 µA)
• ソリューションのサイズが小さく、コストが低い
– 最大スイッチング周波数 2.2 MHz
– 濡れ可能な側面を備えた 12 ピン WSON パッケージ (3 mm × 2 mm)
– 内蔵エラーアンプにより、フォトカプラ（フライバック）を使用せずに一次側レギュレーションが可能
– クランキング中のアンダーシュートを最小限に抑える（スタートストップアプリケーション）
• EMIの軽減
– 選択可能なデュアルランダムスペクトラム拡散
– 鉛レスパッケージ
• 低消費電力による高効率
– 100mV ±7% の正確な電流制限しきい値
– 強力な 1.5A ピーク標準 MOSFET ドライバー
– 外部 VCC 電源をサポート
• AM 帯域の干渉とクロストークを回避します。
– オプションのクロック同期
– 動的にプログラム可能なスイッチング周波数 (100 kHz ～ 2.2 MHz)
• 統合された保護機能
– 入力電圧を超える一定のピーク電流制限
– オプションのヒカップモード過負荷保護 (デバイス比較表を参照)
– プログラマブルライン UVLO
– OVP 保護
– サーマルシャットダウン
• 正確な ±1% 精度フィードバックリファレンス
• プログラム可能な追加のスロープ補償
• 調整可能なソフトスタート
• PGOODインジケーター
• WEBENCH® 電源デザイナーで LM5156x-Q1 を使用してカスタム設計を作成
アプリケーションのLM5156QDSSRQ1
• 車載用 12 V または 24 V バッテリ アプリケーション
• 自動車のアイドリングストップアプリケーション
• 高電圧LiDAR電源
• フォトカプラを使用しない複数出力フライバック
• 自動車のリアライト LED バイアス電源
• 広入力ブースト、SEPIC、フライバック電源モジュール
• バッテリー駆動のブースト、SEPIC、フライバック
環境および輸出の分類LM5156QDSSRQ1
| 属性 | 説明 |
| RoHS ステータス | 適用できない |
| 感湿性レベル (MSL) | 2 (1年) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
