詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 軽減する |
|---|---|---|---|
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 6V | 入る電圧- （最高）: | 100V |
製品の説明

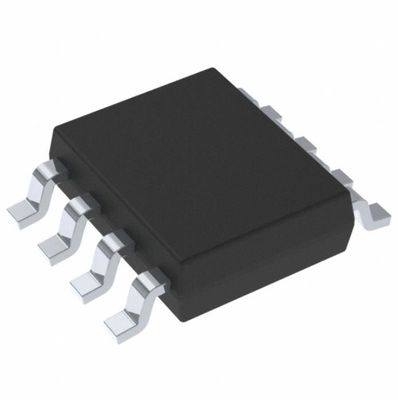

LM5164QDDATQ1 TVS ダイオード Smd 296-Lm5164qddatq1tr-Nd Ic パワーレギュレータ
降圧 スイッチングレギュレータ IC ポジティブ 可変 1.2V 1 出力 1A 8-PowerSOIC（0.154インチ、3.90mm幅）
仕様 LM5164QDDATQ1
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 6V |
| 電圧 - 入力 (最大) | 100V |
| 電圧 - 出力 (最小/固定) | 1.2V |
| 電圧 - 出力 (最大) | 100V |
| 電流 - 出力 | 1A |
| 周波数 - スイッチング | 最大1MHz |
| 同期整流器 | はい |
| 動作温度 | -40℃～150℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 8-PowerSOIC (0.154インチ、3.90mm幅) |
| サプライヤーデバイスパッケージ | 8-SO パワーパッド |
| 基本製品番号 | LM5164 |
の特徴LM5164QDDATQ1
• 車載アプリケーション向けに AEC-Q100 認定済み
– デバイス温度グレード 1: –40°C ～ +125°C、周囲温度範囲
• 信頼性が高く堅牢なアプリケーション向けに設計
– 6 V ～ 100 V の広い入力電圧範囲
– ジャンクション温度範囲: –40°C ～ +150°C
– 固定 3 ミリ秒の内部ソフトスタート タイマー
– ピークおよびバレー電流制限保護
– 入力 UVLO およびサーマルシャットダウン保護
• スケーラブルな車載電源に最適
– 最小オン時間とオフ時間は 50 ns と短い
– スイッチング周波数を最大 1 MHz まで調整可能
– 高い軽負荷効率を実現するダイオードエミュレーション
– 10.5µAの無負荷入力静止電流
– 3μAのシャットダウン静止電流
– CISPR 25 EMI規格に最適化
• 統合によりソリューションのサイズとコストが削減される
– COTモード制御アーキテクチャ
– 統合された 0.725 Ω NFET 降圧スイッチが広いデューティ サイクル範囲をサポート
– 統合された 0.34 Ω NFET 同期整流器により、外付けのショットキー ダイオードが不要
– 1.2V 内部リファレンス電圧
– ループ補償コンポーネントなし
– 内部 VCC バイアス レギュレータとブート ダイオード
• WEBENCH® パワー デザイナーを使用してカスタム設計を作成する
アプリケーションのLM5164QDDATQ1
• 車載用48VマイルドハイブリッドECUバイアス電源
・車載用DC/DCコンバータ
• 自動車用 HVAC コンプレッサーおよび PTC ヒーター
環境および輸出の分類LM5164QDDATQ1
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
