詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 軽減する |
|---|---|---|---|
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
| 出力タイプ: | 固定される | 出力の数: | 1 |
| 入る電圧- （分）: | 3.9V | 入る電圧- （最高）: | 36V |
製品の説明

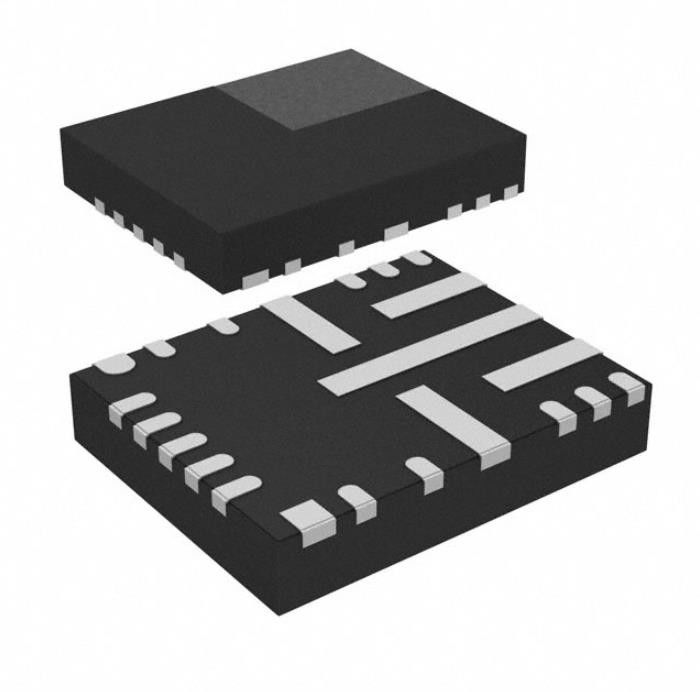

LM53625LQRNLTQ TVS ダイオード Smd IC REG バック 5V 2.5A 22VQFN 296-44233-2-ND
バック スイッチングレギュレータ IC ポジティブ 固定 5V 1 出力 2.5A 22-VFQFN
仕様 LM53625LQRNLTQ
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 修理済み |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 3.9V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 (最小/固定) | 5V |
| 電圧 - 出力 (最大) | - |
| 電流 - 出力 | 2.5A |
| 周波数 - スイッチング | 2.1MHz |
| 同期整流器 | はい |
| 動作温度 | -40℃～125℃（TA） |
| 取付タイプ | 表面実装、濡れ性のある側面 |
| パッケージ・ケース | 22-VFQFN |
| サプライヤーデバイスパッケージ | 22-VQFN-HR (5x4) |
| 基本製品番号 | LM53625 |
の特徴LM53625LQRNLTQ
• AEC-Q100 自動車認定:
– デバイス温度グレード 1: –40°C ～ +125°C の周囲動作温度範囲
– デバイス HBM 分類レベル 2
– デバイス CDM 分類レベル C6
• –40°C ～ +150°C のジャンクション温度範囲
• 3.3V出力で無負荷時の静止電流15μA（標準値）
• 5.0mm × 4.0mm VQFN パッケージ（濡れ性側面ありまたはなし、VIN 間隔は 0.6mm）
• 低EMIとスイッチノイズ
• スペクトル拡散オプション
• 外部周波数同期
• 内部フィルタと 3 ミリ秒のリリース タイマーを備えた RESET 出力
• ピン選択可能な強制PWMモード
• 内蔵補償、ソフトスタート、電流制限、サーマルシャットダウン、UVLO
• 105°C TA で 3.5 A で 0.6 V ドロップアウト
• ±1% の出力電圧許容差 (-40°C ～ 125°C TJ)
• 固定5V、3.3V、または調整可能な出力で利用可能
アプリケーションのLM53625LQRNLTQ
• テレマティクス
• ヘッドユニット
• 計装クラスタ
• バッテリー駆動のアプリケーション
環境および輸出の分類LM53625LQRNLTQ
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
