詳細情報 |
|||
| パッケージ: | テープ及び巻き枠（TR） | プロダクト状態: | 活動的 |
|---|---|---|---|
| 機能: | 軽減する | 出力環境設定: | 陽性 |
| 地勢学: | 木びき台 | 出力タイプ: | 調節可能 |
| 出力の数: | 1 | 入る電圧- （分）: | 3V |
製品の説明

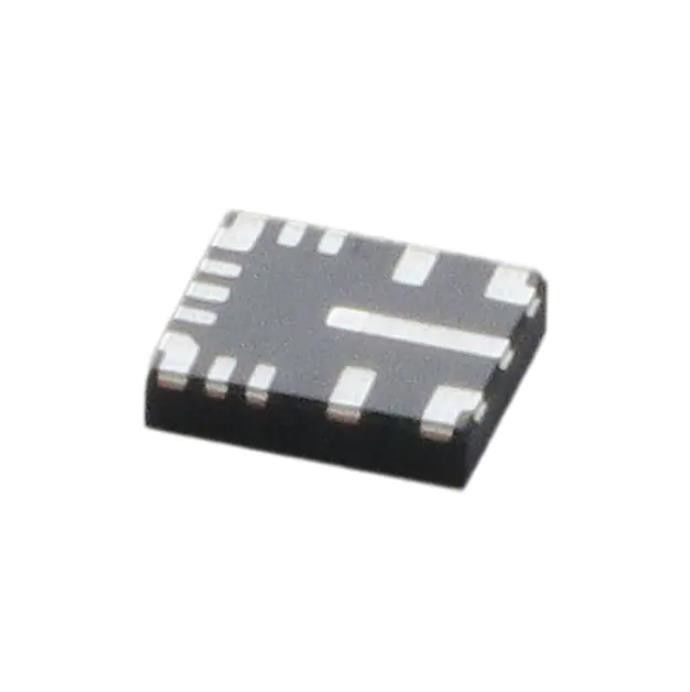

LM61440AANRJRR TVS ダイオード Smd 降圧コンバータ 296-Lm61440aanrjrrtr-Nd
バック スイッチングレギュレータ IC ポジティブ 可変 1V 1 出力 4A 14-VFQFN
仕様 LM61440AANRJRR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 3V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 (最小/固定) | 1V |
| 電圧 - 出力 (最大) | 34.2V |
| 電流 - 出力 | 4A |
| 周波数 - スイッチング | 200kHz～2.2MHz |
| 同期整流器 | はい |
| 動作温度 | -40℃～150℃(TJ) |
| 取付タイプ | 表面実装、濡れ性のある側面 |
| パッケージ・ケース | 14-VFQFN |
| サプライヤーデバイスパッケージ | 14-VQFN-HR (4x3.5) |
| 基本製品番号 | LM61440 |
の特徴LM61440AANRJRR
• 機能安全対応
– 機能安全システムの設計を支援するために利用可能なドキュメント
• 超低EMI要件に合わせて最適化
– Hotrod™ パッケージとパラレル入力パスにより、スイッチ ノードのリンギングが最小限に抑えられます。
– 並列入力パスにより寄生インダクタンスを最小限に抑えます
– 調整可能な SW ノードの立ち上がり時間
• 信頼性が高く堅牢なアプリケーション向けに設計
– 42V 過渡電流をサポート
– ±1%の合計出力レギュレーション精度
– VOUTは1VからVINの95%まで調整可能
– 3A負荷で0.3Vのドロップアウト（代表値）
• すべての負荷で高効率の電力変換
– 13.5 VIN、3.3 VOUTで無負荷電流は7µA
– 1mA、13.5 VIN、5 VOUT で 83% の PFM 効率
– 低いMOSFETオン抵抗
• RDS_ON_HS = 41mΩ (標準値)
• RDS_ON_LS = 21mΩ (標準値)
– 効率を向上させる外部バイアス オプション
• スケーラブルな電源に最適
– ピン互換性:
• LM61440-Q1 (36 V、4 A、調整可能な fSW)
• LM61460 (36 V、6 A、調整可能な fSW)
アプリケーションのLM61440AANRJRR
• USB タイプ C
・産業用ロボット：CPUボード
• 産業用 PC: シングルボードコンピュータ
• 試験および測定機器
環境および輸出の分類LM61440AANRJRR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
