詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 軽減する |
|---|---|---|---|
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 3V | 入る電圧- （最高）: | 36V |
製品の説明

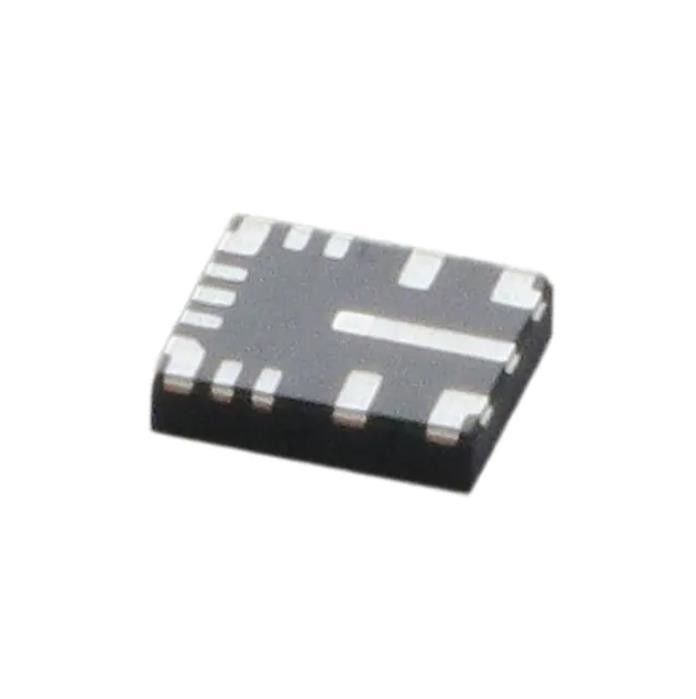

LM61460AANRJRR TVのダイオードのSmd 296 Lm61460aanrjrrtr Nd Lm61460aanの生産材料
木びき台の切換え調整装置ICの肯定的で調節可能な1V 1出力6A 14-VFQFN
LM61460AANRJRRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 力管理（PMIC） | |
| 電圧安定器- DC DCの切換え調整装置 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| 切りなさいテープ（CT）を | |
| Digi-Reel® | |
| プロダクト状態 | 活動的 |
| 機能 | 軽減する |
| 出力環境設定 | 陽性 |
| 地勢学 | 木びき台 |
| 出力タイプ | 調節可能 |
| 出力の数 | 1 |
| 入る電圧- （分） | 3V |
| 入る電圧- （最高） | 36V |
| 電圧-出力（分/固定されて） | 1V |
| 電圧-出力（最高） | 34V |
| 現在-出力 | 6A |
| 頻度-切換え | 200kHz | 2.2MHz |
| 同期整流器 | はい |
| 実用温度 | -40°C | 150°C （TJ） |
| タイプの取付け | 表面の台紙、水和性のフランク |
| パッケージ/場合 | 14-VFQFN |
| 製造者装置パッケージ | 14-VQFN-HR （4x3.5） |
| 基礎プロダクト数 | LM61460 |
LM61460AANRJRRの特徴
•機能安全可能
–利用できるドキュメンテーション機能安全システムの設計を助けるため
•超低いEMIの条件のために最大限に活用される
– Hotrod™のパッケージおよび平行入力道ノード鳴ることを転換するために最小になるため
–調節可能なSWノード上昇時間
•信頼でき、険しい適用のために設計されている
–サポート42-Vトランジェント
– ±1%の合計出力の正規の正確さ
– 1ボルトからVINの95%に調節可能なVOUT
– 4-A負荷との0.4-Vドロップアウト（典型的な）
–記憶保護機構:熱操業停止、入力不足電圧閉鎖、周期によ周期の現在の限界、しゃっくりの短いcitcuit保護
•高性能力転換はまったく荷を積む
– 7-µA 13.5 VIN、3.3 VOUTで現在の負荷無し
– 1 mA、13.5 VIN、5 VOUTの83% PFMの効率
–抵抗の低いMOSFET
•RDS_ON_HS = 41 mΩ （典型的な）
•RDS_ON_LS = 21 mΩ （典型的な）
–改善された効率のための外的なバイアス選択
•拡張可能な電源のために適した
–下記のもので互換性があるPin:
•LM61440-Q1 （36ボルト、4 Aの調節可能なfSW）
•LM61440 （36ボルト、4 Aの調節可能なfSW）
•LMQ61460 （36ボルト、6 Aの内部帽子）
•より速い製品化までの時間の間TPSM63606モジュールを使用しなさい
LM61460AANRJRRの適用
•USBのタイプC
•工業用ロボット:CPUボード
•産業PC:シングル ボード コンピュータ
•テストおよび測定の器械使用
LM61460AANRJRRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
