詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 軽減する |
|---|---|---|---|
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 3V | 入る電圧- （最高）: | 36V |
製品の説明

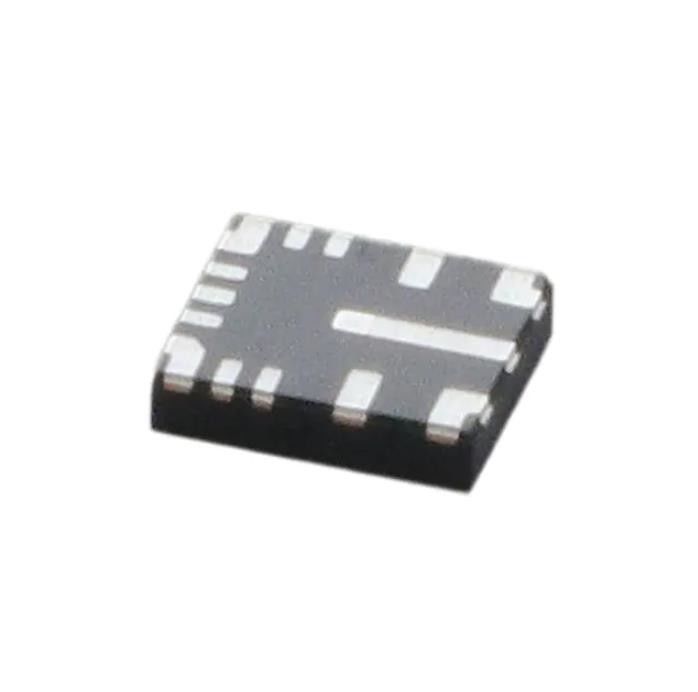

LM61460AASQRJRRQ1 テレビ ダイオード Smd 296-Lm61460aasqrjrrq1tr-Nd Lm61460aas 生産材料
バック スイッチングレギュレータ IC ポジティブ 可変 1V 1 出力 6A 14-VFQFN
仕様 LM61460AASQRJRRQ1
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 3V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 (最小/固定) | 1V |
| 電圧 - 出力 (最大) | 34.2V |
| 電流 - 出力 | 6A |
| 周波数 - スイッチング | 200kHz～2MHz |
| 同期整流器 | はい |
| 動作温度 | -40℃～150℃(TJ) |
| 取付タイプ | 表面実装、濡れ性のある側面 |
| パッケージ・ケース | 14-VFQFN |
| サプライヤーデバイスパッケージ | 14-VQFN-HR (4x3.5) |
| 基本製品番号 | LM61460 |
の特徴LM61460AASQRJRRQ1
• 車載アプリケーション向けに AEC-Q100 認定済み
– 温度グレード 1: –40°C ～ +150°C、TJ
• 機能安全対応
– 機能安全システムの設計を支援するために利用可能なドキュメント
• 超低EMI要件に合わせて最適化
– Hotrod™ パッケージとパラレル入力パスにより、スイッチ ノードのリンギングが最小限に抑えられます。
– スペクトラム拡散によりピーク放射を低減
– 調整可能な SW ノードの立ち上がり時間
• 自動車用途向けに設計
– 42V車載用ロードダンプをサポート
– ±1%の合計出力レギュレーション精度
– VOUTは1VからVINの95%まで調整可能
– 4A負荷で0.4Vドロップアウト（代表値）
• すべての負荷で高効率の電力変換
– 13.5 VIN、3.3 VOUTで無負荷電流は7µA
– 1mA、13.5 VIN、5 VOUT で 83% の PFM 効率
– 効率を向上させる外部バイアス オプション
• スケーラブルな電源に最適
– ピン互換性:
• LM61440-Q1 (36 V、4 A、調整可能な fSW)
• LM62440-Q1 (36 V、4 A、固定 fSW)
• LMQ61460-Q1 (36 V、6 A、内部キャップ)
アプリケーションのLM61460AASQRJRRQ1
• 車載インフォテインメントおよびクラスター: ヘッドユニット、メディアハブ、USB 充電、ディスプレイ
• 車載ADASおよびボディエレクトロニクス
環境および輸出の分類LM61460AASQRJRRQ1
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
