詳細情報 |
|||
| プロダクト状態: | 活動的 | 機能: | 軽減する |
|---|---|---|---|
| 出力環境設定: | 陽性 | 地勢学: | 木びき台 |
| 出力タイプ: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 3V | 入る電圧- （最高）: | 36V |
製品の説明

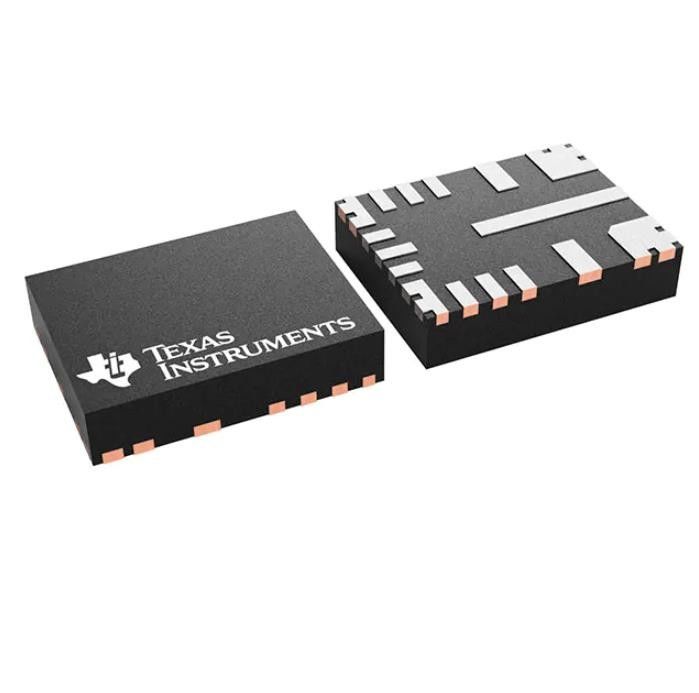

LM61480RPHR TV ダイオード Smd 296-LM61480RPHRTR-ND IC REG バック調整 8A 16VQFN
バック スイッチングレギュレータ IC ポジティブ 調整可能 1V 1 出力 8A 16-PowerVFQFN
仕様 LM61480RPHR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 3V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 (最小/固定) | 1V |
| 電圧 - 出力 (最大) | 34.2V |
| 電流 - 出力 | 8A |
| 周波数 - スイッチング | 400kHz、2.2MHz、200kHz～2.2MHz |
| 同期整流器 | いいえ |
| 動作温度 | -40℃～150℃(TJ) |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | 16-パワーVFQFN |
| サプライヤーデバイスパッケージ | 16-VQFN-HR (4.5x3.5) |
の特徴LM61480RPHR
• 機能安全対応
– 機能安全システムの設計を支援するために利用可能なドキュメント
• 入力電圧範囲は 3 V ～ 36 V
• フィルタと遅延リリースを備えた RESET 出力
• 低EMI向けに設計:
– CISPR 11/32 クラス B 準拠の EVM
– ピン設定可能なスペクトラム拡散
– 調整可能な SW ノードの立ち上がり時間
– AM 帯域の上下での動作: ピンは 400 kHz および 2.2 MHz で固定、または 200 kHz ～ 2.2 MHz で調整可能
– 低EMIの対称ピン配置
– 軽負荷モードはピンで固定周波数またはパルス周波数変調（PFM）に設定可能
• 高効率ソリューション
– 8A負荷で95%の効率
– 自動モードで無負荷時の入力電流は 5µA
– シャットダウン電流は 1µA 未満 (標準値)
• 高い電力密度
– 内蔵補償、ソフトスタート、電流制限、サーマルシャットダウン、UVLO
– 4.5mm × 3.5mm ウェッタブルフランク QFN パッケージ
アプリケーションのLM61480RPHR
• 産業用輸送
• アビオニクス
• 産業用 PC
• PLC、DCS、および PAC
・半導体試験装置
環境および輸出の分類LM61480RPHR
| 属性 | 説明 |
| RoHS ステータス | 適用できない |
| 感湿性レベル (MSL) | 2 (1年) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
