詳細情報 |
|||
| 地勢学: | 木びき台 | 出力タイプ: | 調節可能 |
|---|---|---|---|
| 出力の数: | 1 | 入る電圧- （分）: | 3V |
| 入る電圧- （最高）: | 36V | 電圧-出力（分/固定されて）: | 1V |
| 電圧-出力（最高）: | 34.2V | 現在-出力: | 6A |
製品の説明

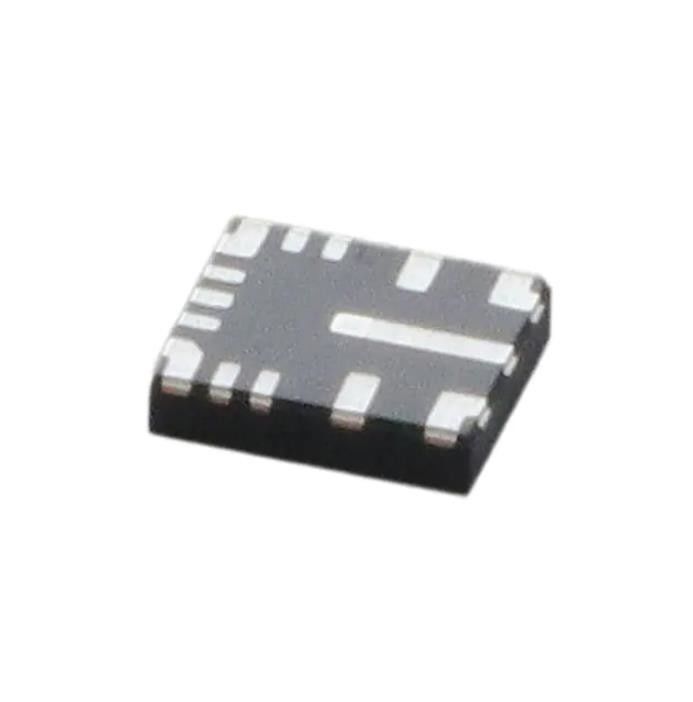

LMQ61460AASRJRR TV ダイオード Smd 産業用 3V～36V、6A、低 296-Lmq61460aasrjrrct-Nd
バック スイッチングレギュレータ IC ポジティブ 可変 1V 1 出力 6A 14-VFQFN
仕様LMQ61460AASRJRR
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - DC DC スイッチングレギュレータ | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | 自動車、AEC-Q100 |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | アクティブ |
| 関数 | 降圧 |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力タイプ | 調整可能 |
| 出力数 | 1 |
| 電圧 - 入力 (最小) | 3V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 (最小/固定) | 1V |
| 電圧 - 出力 (最大) | 34.2V |
| 電流 - 出力 | 6A |
| 周波数 - スイッチング | 200kHz～2.2MHz |
| 同期整流器 | はい |
| 動作温度 | -40℃～150℃(TJ) |
| 取付タイプ | 表面実装、濡れ性のある側面 |
| パッケージ・ケース | 14-VFQFN |
| サプライヤーデバイスパッケージ | 14-VQFN-HR (4x3.5) |
| 基本製品番号 | LMQ61460 |
の特徴LMQ61460AASRJRR
• 機能安全対応
– 機能安全システムの設計を支援するために利用可能なドキュメント
• 超低EMI要件に合わせて最適化
– Hotrod™ パッケージにより、スイッチ ノードのリンギングが最小限に抑えられます
– 内部バイパスコンデンサによりEMIを低減
– 並列入力パスにより寄生インダクタンスを最小限に抑えます
– スペクトラム拡散によりピーク放射を低減
– 調整可能なスイッチノードの立ち上がり時間
• 過酷な用途向けに設計
– 42V 過渡電流をサポート
– 4A負荷で0.4Vドロップアウト（代表値）
• すべての負荷で高効率の電力変換
– 13.5 VIN、3.3 VOUTで無負荷電流は7µA
– 1 mA、13.5 VIN、5 VOUT で 90% の PFM 効率
– 低いMOSFETオン抵抗
• RDS_ON_HS = 41mΩ (標準値)
• RDS_ON_LS = 21mΩ (標準値)
• 効率を向上させる外部バイアス オプション
• 以下とのピン互換性:
– LM61460 (36 V、6 A)
• 市場投入までの時間を短縮するには、TPSM63606 モジュールを使用します
アプリケーションのLMQ61460AASRJRR
• USB タイプ C
・産業用ロボット：CPUボード
• 産業用 PC: シングルボードコンピュータ
• 試験および測定機器
• 汎用の広い VIN 降圧アプリケーション
環境および輸出の分類LMQ61460AASRJRR
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 2 (1年) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
