詳細情報 |
|||
| 電圧ドロップアウト（最高）: | 0.55V@500mA | 現在-出力: | 500mA |
|---|---|---|---|
| 現在-静止（I.Q.）: | 55 µA | 現在-供給（最高）: | 55dB （120Hz） |
| 制御特徴: | 有効 | 記憶保護機構: | 温度に |
| 実用温度: | -40°C | 125°C | ||
製品の説明

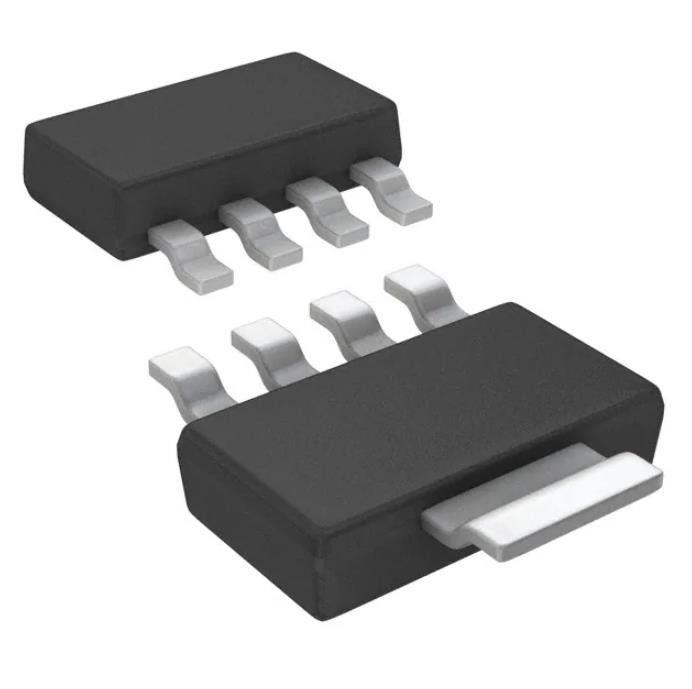

LP38693MP-3.3 TV ダイオード Smd Ic Reg Lin 3.3v 500ma Sot223-5 LP38693mp-3.3ct-Nd
リニア電圧レギュレータ IC ポジティブ 固定 1 出力 500mA SOT-223-5
仕様LP38693MP-3.3
| タイプ | 説明 |
| カテゴリー | 集積回路 (IC) |
| 電源管理 (PMIC) | |
| 電圧レギュレータ - リニア | |
| 製造元 | テキサス・インスツルメンツ |
| シリーズ | - |
| パッケージ | テープ＆リール（TR） |
| カットテープ(CT) | |
| デジリール® | |
| 製品の状態 | 新しいデザインは不可 |
| 出力構成 | ポジティブ |
| 出力タイプ | 修理済み |
| レギュレータの数 | 1 |
| 電圧 - 入力 (最大) | 10V |
| 電圧 - 出力 (最小/固定) | 3.3V |
| 電圧 - 出力 (最大) | - |
| 電圧ドロップアウト (最大) | 0.55V @ 500mA |
| 電流 - 出力 | 500mA |
| 電流 - 静止時 (Iq) | 55μA |
| 電流 - 供給 (最大) | 100μA |
| PSRR | 55dB(120Hz) |
| 制御機能 | 有効 |
| 保護機能 | 過熱 |
| 動作温度 | -40℃～125℃ |
| 取付タイプ | 表面実装 |
| パッケージ・ケース | TO-261-5、TO-261AB |
| サプライヤーデバイスパッケージ | SOT-223-5 |
| 基本製品番号 | LP38693 |
の特徴LP38693MP-3.3
• 広い入力電圧範囲 (2.7 V ～ 10 V)
• すべての WSON オプションは AEC-Q100 グレード 1 として利用可能
• 2% の出力精度 (25°C)
• 低ドロップアウト電圧: 500 mA で 250 mV (標準、5 V 出力)
• 高精度（トリミングされた）バンドギャップリファレンス
• –40°C ～ 125°C の保証仕様
• オフ状態での静止電流は 1µA
• 熱過負荷保護
• フォールドバック電流制限
• グランドピン電流: 全負荷時 55 µA (標準)
• イネーブルピン (LP38693)
アプリケーションのLP38693MP-3.3
• ハード・ディスク・ドライブ
• ノートブックコンピュータ
• バッテリー駆動のデバイス
• ポータブル計器
環境および輸出の分類LP38693MP-3.3
| 属性 | 説明 |
| RoHS ステータス | ROHS3準拠 |
| 感湿性レベル (MSL) | 1 (無制限) |
| リーチステータス | REACHは影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
